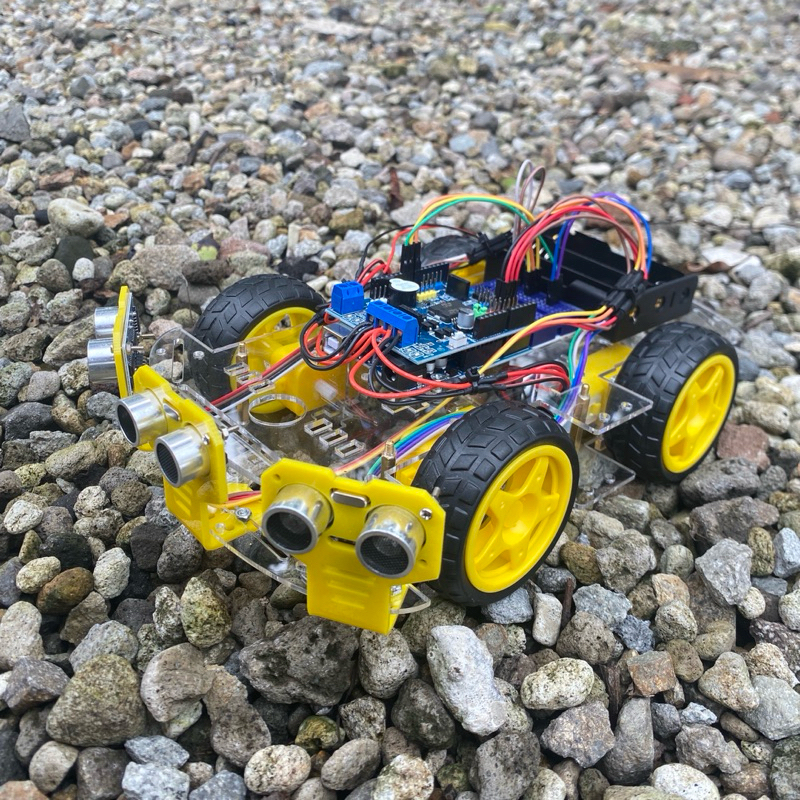

Inovasi robot penghindar halangan semakin diminati untuk memudahkan navigasi otomatis. Dengan menggunakan komponen sederhana seperti motor DC dan sensor HC-SR04, robot ini mampu mendeteksi dan menghindari rintangan secara efektif.
Pemahaman tentang cara kerja sensor dan pengendalian motor menjadi kunci utama dalam pembuatan robot ini. Artikel ini akan mengulas secara lengkap komponen, prinsip kerja, dan langkah pembuatan robot penghindar halangan yang simpel tapi fungsional.
Komponen utama robot penghindar halangan sederhana
Dalam membangun robot penghindar halangan yang sederhana, pemilihan komponen utama sangat menentukan keberhasilan sistem bekerja secara optimal. Komponen tersebut harus mampu menjalankan fungsi penggerak dan deteksi halangan secara efisien, serta mudah didapatkan dan dirakit. Artikel ini akan membahas secara rinci bagian-bagian utama yang menjadi pondasi dari robot penghindar halangan berbasis motor DC dan sensor ultrasonik HC-SR04.
Saat merancang robot ini, komponen utama yang harus dipersiapkan meliputi motor penggerak untuk pergerakan robot dan sensor ultrasonik untuk deteksi jarak halangan. Kedua komponen ini menjadi jantung dari sistem penghindar halangan yang sederhana namun efektif, serta cukup murah dan mudah diintegrasikan dengan mikrokontroler seperti Arduino atau mikrokontroler lain yang kompatibel.
Motor DC dan Sensor HC-SR04
Motor DC adalah jenis motor yang paling umum digunakan dalam robot kecil karena kesederhanaannya, biaya yang terjangkau, dan kemampuannya untuk memberikan tenaga rotasi yang cukup untuk menggerakkan roda robot. Sedangkan sensor HC-SR04 adalah sensor ultrasonik yang mampu mengukur jarak dengan akurat dan cepat. Kombinasi kedua komponen ini memungkinkan robot untuk bergerak secara otomatis menghindari halangan di jalurnya.
Tabel Spesifikasi Motor DC yang Cocok untuk Robot Ini
| Jenis Motor DC | Tegangan Operasi | Kecepatan (RPM) | Torsi | Walnut | Kelebihan |
|---|---|---|---|---|---|
| Motor DC 6V | 6 Volt | 100-200 RPM | Ringan, cocok untuk robot kecil | Hemat energi, mudah dikontrol | |
| Motor DC 12V | 12 Volt | 200-300 RPM | Cukup kuat untuk robot berbobot sedang | Lebih bertenaga, mampu menggerakkan roda lebih besar | |
| Motor DC dengan Gearbox | 6V atau 12V | 10-50 RPM (dengan gear) | Tinggi, cocok untuk pergerakan lambat dan stabil | Memberikan torsi lebih besar, stabil untuk navigasi |
Pemilihan motor harus disesuaikan dengan bobot robot dan kecepatan yang diinginkan, agar robot dapat berfungsi secara efektif dalam menghindari halangan.
Fungsi dan Peran Sensor HC-SR04
Sensor HC-SR04 berfungsi sebagai pengindera jarak yang mampu mengukur jarak objek dari robot secara real-time. Sensor ini mengirimkan gelombang ultrasonik dan menerima pantulan dari objek di depan robot. Data jarak ini kemudian diproses oleh mikrokontroler untuk menentukan langkah selanjutnya, apakah robot harus berhenti, berbelok, atau melanjutkan pergerakannya.
Penggunaan sensor HC-SR04 sangat penting dalam sistem penghindar halangan, karena kemampuannya untuk mendeteksi objek dalam jarak tertentu secara akurat dan cepat. Sensor ini cocok digunakan dalam robot sederhana karena biayanya yang terjangkau dan kemudahan pengoperasian serta integrasinya dengan mikrokontroler.
Diagram Blok Hubungan Antar Komponen Utama
+-------------------+ +------------------+
| Sensor HC-SR04 | | Mikrokontroler |
+-------------------+ +------------------+
| |
v v
+-------------------+ +------------------+
| Motor DC |<------------| Driver Motor |
+-------------------+ +------------------+
Gambar di atas menunjukkan hubungan utama antar komponen: sensor HC-SR04 terhubung langsung ke mikrokontroler untuk pengolahan data jarak, sedangkan mikrokontroler mengontrol motor DC melalui driver motor agar robot dapat bergerak dan menghindari halangan secara otomatis.
Prinsip kerja sensor HC-SR04 pada robot penghindar halangan
Sensor HC-SR04 merupakan salah satu komponen kunci dalam robot penghindar halangan sederhana. Dengan kemampuannya mendeteksi jarak secara akurat, sensor ini memungkinkan robot untuk mengenali keberadaan halangan di sekitarnya dan merespon secara otomatis. Pada bagian ini, kita akan membahas secara detail bagaimana sensor ini bekerja dalam mengukur jarak dan bagaimana proses tersebut diterjemahkan ke dalam perintah motor.
Pengukuran jarak oleh HC-SR04 secara detail
Sensor HC-SR04 menggunakan prinsip gelombang ultrasonik untuk mengukur jarak. Ketika diaktifkan, sensor akan mengirimkan gelombang ultrasonik melalui transduser pengirim (transmitter). Gelombang ini akan memantul dari objek atau halangan yang ada di depan sensor dan kembali ke transduser penerima. Dengan mengukur waktu yang dibutuhkan gelombang ultrasonik untuk melakukan perjalanan pulang-pergi, sensor dapat menghitung jarak objek dengan rumus sederhana.
Secara umum, proses pengukuran ini melibatkan beberapa langkah utama:
- Pengiriman pulsa ultrasonik dari transduser pengirim saat sinyal trigger diaktifkan.
- Gelombang ultrasonik menyentuh objek dan dipantulkan kembali ke sensor.
- Sensor menangkap gelombang ultrasonik yang kembali melalui transduser penerima.
- Waktu perjalanan gelombang ultrasonik diukur dan digunakan untuk menghitung jarak.
Proses pengukuran dari sinyal ke data jarak
Berikut adalah tabel yang menggambarkan proses dari sinyal trigger sampai mendapatkan data jarak yang bisa digunakan robot untuk pengambilan keputusan:
| Langkah | Aktivitas | Output |
|---|---|---|
| 1 | Pengiriman sinyal trigger ke sensor | Sinyal ultrasonik dikirimkan dari transduser |
| 2 | Gelombang ultrasonik menyentuh objek dan dipantulkan kembali | Gelombang kembali ke sensor |
| 3 | Sensor mengukur waktu perjalanan gelombang Ultrasonik | Data waktu (microsecond) |
| 4 | Perhitungan jarak dilakukan menggunakan rumus | Jarak dalam satuan centimeter (cm) |
Membaca data jarak dari sensor menggunakan kode pemrograman
Untuk mengintegrasikan sensor HC-SR04 ke dalam program robot, kita perlu membaca data jarak yang dihasilkan sensor. Berikut contoh kode pemrograman menggunakan Arduino yang umum digunakan:
// Definisikan pin trigger dan echo
const int triggerPin = 9;
const int echoPin = 10;
void setup()
Serial.begin(9600);
pinMode(triggerPin, OUTPUT);
pinMode(echoPin, INPUT);
void loop()
long duration;
int jarak;
// Mengirim trigger pulse
digitalWrite(triggerPin, LOW);
delayMicroseconds(2);
digitalWrite(triggerPin, HIGH);
delayMicroseconds(10);
digitalWrite(triggerPin, LOW);
// Membaca durasi echo
duration = pulseIn(echoPin, HIGH);
// Menghitung jarak dalam cm
jarak = duration
- 0.034 / 2; // Rumus: jarak = waktu
- kecepatan suara / 2
Serial.print("Jarak: ");
Serial.print(jarak);
Serial.println(" cm");
delay(500);
Pada kode di atas, fungsi pulseIn() digunakan untuk mengukur waktu dalam mikrodetik dari gelombang ultrasonik kembali ke sensor. Kemudian, rumus sederhana digunakan untuk mengonversi waktu tersebut menjadi jarak dalam centimeter.
Urutan langkah dalam proses deteksi halangan dan aktivasi motor
Robot penghindar halangan bekerja berdasarkan urutan proses tertentu yang memastikan robot dapat bereaksi secara otomatis terhadap objek di depannya. Berikut adalah langkah-langkahnya:
- Sensor HC-SR04 diaktifkan dan melakukan pengukuran jarak secara berkala.
- Data jarak yang diperoleh dibandingkan dengan batas jarak minimum yang telah ditentukan.
- Jika jarak objek terdeteksi lebih dekat dari batas tersebut, robot akan mengirim sinyal untuk menghentikan atau mengubah arah motor.
- Motor dikendalikan berdasarkan hasil pengukuran, sehingga robot menghindari halangan dengan bergerak ke arah yang aman.
- Proses diulangi secara terus-menerus untuk memastikan robot tetap responsif terhadap perubahan posisi objek di sekitarnya.
Dengan mengikuti proses ini, robot dapat bekerja secara otomatis dan efisien dalam menghindari halangan, berkat prinsip kerja sensor HC-SR04 yang akurat dan cepat dalam mengukur jarak.
Pengendalian motor DC untuk navigasi robot
Pengendalian motor DC merupakan bagian penting dalam memastikan robot dapat bergerak sesuai dengan instruksi yang diinginkan, terutama dalam navigasi menghindari halangan. Dengan menggunakan PWM (Pulse Width Modulation), pengaturan kecepatan dan arah motor bisa dilakukan secara efektif dan efisien. Teknik ini memungkinkan robot untuk menyesuaikan kecepatan motor secara dinamis berdasarkan data sensor yang diterima, sehingga mampu beradaptasi dengan lingkungan sekitarnya.
Pada bagian ini, kita akan membahas langkah-langkah pengaturan motor DC, termasuk bagaimana mengatur kecepatan dan arah motor menggunakan PWM, membuat diagram alur kerja pengendalian motor berbasis sinyal sensor, melakukan pengujian motor setelah terhubung dengan sensor HC-SR04, dan menggunakan driver motor atau relay untuk pengendalian motor yang lebih stabil dan aman.
Pengaturan kecepatan dan arah motor DC menggunakan PWM
Pemanfaatan PWM memungkinkan pengaturan kecepatan motor DC dengan mengubah rasio siklus kerja sinyal PWM. Semakin tinggi duty cycle, semakin besar energi yang dikirim ke motor, sehingga kecepatan motor akan meningkat. Sebaliknya, duty cycle yang rendah akan menurunkan kecepatan motor. Selain itu, untuk mengubah arah rotasi motor, biasanya digunakan rangkaian H-Bridge yang memungkinkan motor berputar ke kedua arah.
Langkah-langkah umum dalam pengaturan PWM dan arah motor adalah sebagai berikut:
- Menentukan pin PWM dan pin output arah motor pada mikrokontroler (misalnya Arduino).
- Mengatur sinyal PWM dengan duty cycle yang sesuai untuk mengendalikan kecepatan motor.
- Mengubah arah motor dengan mengatur sinyal pada pin driver H-Bridge, seperti mengaktifkan salah satu jalur untuk rotasi maju atau mundur.
- Melakukan pengujian secara berkala untuk memastikan pengaturan berjalan sesuai harapan.
Diagram alur kerja pengendalian motor berbasis sinyal sensor
Diagram alur kerja ini menunjukkan langkah-langkah yang diambil robot berdasarkan data sensor ultrasonik HC-SR04. Dimulai dari membaca jarak, kemudian menentukan kondisi tertentu, seperti apakah halangan terdeteksi di depan robot. Jika halangan ada, robot akan mengubah arah dengan mengurangi kecepatan atau berbalik. Jika tidak, robot akan melanjutkan maju dengan kecepatan tertentu. Proses ini berlangsung secara kontinu untuk navigasi yang adaptif.
Berikut gambaran umum langkah-langkahnya:
- Baca data jarak dari sensor HC-SR04.
- Periksa apakah jarak mendekati batas bahaya (misalnya kurang dari 10 cm).
- Jika ada halangan, aktifkan motor untuk berhenti, berbalik, atau mengubah arah.
- Jika tidak ada halangan, teruskan perjalanan dengan kecepatan yang sudah diatur.
- Ulangi proses secara berkesinambungan untuk navigasi dinamis.
Prosedur pengujian motor setelah terhubung dengan sensor HC-SR04
Setelah rangkaian terhubung, pengujian motor adalah langkah penting agar memastikan semua komponen bekerja dengan baik dan responsif terhadap data sensor. Berikut prosedur yang bisa dilakukan:
- Pastikan semua koneksi motor dan sensor sudah terpasang dengan benar sesuai skematik.
- Upload program dasar ke mikrokontroler yang mampu membaca data sensor dan mengontrol motor secara manual.
- Atur duty cycle PWM menjadi nilai tertentu, misalnya 50%, dan perintahkan motor untuk berjalan maju.
- Perhatikan respons motor, apakah berjalan sesuai kecepatan yang diharapkan.
- Uji perubahan arah dengan mengaktifkan jalur H-Bridge untuk rotasi maju dan mundur.
- Periksa juga apakah sensor mampu mendeteksi halangan dan mengubah perilaku motor sesuai kondisi.
- Catat hasil pengujian dan lakukan penyesuaian pada kode PWM dan logika pengendalian.
Penggunaan driver motor atau relay untuk pengendalian motor
Untuk pengendalian motor DC yang lebih aman dan stabil, biasanya digunakan driver motor seperti L298N atau L293D, maupun relay yang mampu mengendalikan arus lebih besar. Driver motor memberi kontrol yang lebih halus dan perlindungan terhadap lonjakan arus, sementara relay lebih sederhana dan cocok untuk pengendalian on/off secara cepat.
Dalam penggunaan driver motor, proses pengendalian meliputi:
- Menyiapkan pin input driver motor yang terhubung ke mikrokontroler.
- Memberikan sinyal PWM untuk mengatur kecepatan motor, serta sinyal digital untuk mengatur arah rotasi.
- Memastikan sumber daya yang cukup dan sesuai dengan spesifikasi motor dan driver.
Sementara penggunaan relay dilakukan dengan mengaktifkan atau mematikan relay berdasarkan kondisi sensor, sehingga motor bisa dihidupkan atau dimatikan secara langsung. Relay cocok digunakan untuk pengendalian sederhana atau saat membutuhkan saklar on/off yang cepat dan tahan arus besar.
Pembuatan algoritma penghindar halangan sederhana
Dalam pengembangan robot penghindar halangan, pembuatan algoritma yang mampu mengenali dan merespons jarak halangan secara efisien menjadi kunci utama. Algoritma ini harus mampu membaca data dari sensor HC-SR04 dan mengendalikan motor DC agar robot dapat menavigasi dengan aman dan lancar di lingkungan sekitarnya. Pada bagian ini, kita akan membahas langkah-langkah pembuatan algoritma berbasis data jarak sensor, menyusun pseudocode yang mengontrol motor berdasarkan jarak halangan, serta membuat tabel kondisi dan aksi yang dilakukan untuk berbagai jarak deteksi.
Selain itu, juga akan dirancang flowchart lengkap dari proses pengambilan keputusan robot dalam menghindar halangan.
Langkah-langkah pembuatan algoritma berbasis data jarak sensor
Proses pembuatan algoritma ini dimulai dari pengumpulan data jarak yang didapatkan oleh sensor HC-SR
04. Data tersebut kemudian digunakan sebagai parameter utama untuk menentukan aksi robot selanjutnya. Langkah-langkahnya meliputi:
- Membaca data jarak dari sensor HC-SR04 secara periodik.
- Menentukan batas jarak minimum yang dianggap sebagai halangan (misalnya 10 cm).
- Menetapkan threshold jarak untuk berbagai tindakan, seperti berhenti, belok kiri atau kanan, atau maju terus.
- Memproses data jarak dan membandingkannya dengan threshold yang sudah ditentukan.
- Melakukan aksi pengendalian motor sesuai hasil perbandingan data jarak.
Langkah-langkah ini memungkinkan robot untuk merespons secara real-time terhadap keberadaan halangan di sekitarnya, sehingga dapat bergerak dengan lebih aman dan efektif.
Penyusunan pseudocode pengontrol motor berdasarkan jarak halangan
Pseudocode ini memberikan gambaran logika sederhana tentang bagaimana robot mengambil keputusan berdasarkan data jarak sensor. Berikut contoh pseudocode yang dapat diaplikasikan:
baca_jarak = sensor_jarak_baca()
jika baca_jarak <= 10 cm:
# Halangan sangat dekat, berhenti dan belok
motor_kiri_berjalan_mundur()
motor_kanan_berjalan_mundur()
delay(500ms)
motor_kiri_berjalan_mundur()
motor_kanan_bergerak_maju_samping()
delay(300ms)
motor_kanan_berjalan_mundur()
motor_kiri_bergerak_maju_samping()
delay(300ms)
# Setelah menghindar, robot kembali maju
motor_maju()
elif baca_jarak <= 20 cm:
# Halangan cukup dekat, belok menghindar
motor_kanan_berjalan_mundur()
motor_kiri_bergerak_maju()
elif baca_jarak <= 50 cm:
# Halangan agak jauh, tetap maju
motor_maju()
else:
# Tidak ada halangan dekat, lanjut maju
motor_maju()
Tabel kondisi dan aksi yang dilakukan untuk berbagai jarak deteksi
| Jarak Deteksi (cm) | Kondisi | Aksi yang Dilakukan |
|---|---|---|
| ≤10 | Halangan sangat dekat | Berhenti, mundur, dan belok secara acak agar menghindar |
| 11 – 20 | Halangan cukup dekat | Belok kiri atau kanan untuk menghindar |
| 21 – 50 | Halangan agak jauh | Melanjutkan gerakan maju secara perlahan |
| >= 51 | Tidak ada halangan | Terus maju tanpa hambatan |
Flowchart lengkap proses pengambilan keputusan robot dalam menghindar halangan
Flowchart ini menggambarkan proses secara visual mulai dari membaca data sensor, memprosesnya, hingga menentukan aksi yang harus diambil robot. Dimulai dari langkah mengulang pembacaan jarak sensor, kemudian membandingkan data dengan threshold, dan memutuskan aksi berdasarkan kondisi tersebut.
Jika jarak kurang dari batas tertentu, robot akan melakukan manuver menghindar. Jika tidak, robot akan terus maju. Proses ini berulang terus-menerus, memastikan robot tetap responsif terhadap keberadaan halangan di lingkungan sekitarnya.
Implementasi rangkaian elektronik dan pemrograman
Dalam membangun robot penghindar halangan sederhana berbasis motor DC dan sensor ultrasonik HC-SR04, proses perakitan rangkaian elektronik dan pemrograman menjadi bagian terpenting untuk memastikan sistem berjalan dengan baik. Tahapan ini meliputi penyambungan komponen secara tepat serta penulisan kode yang mampu membaca data sensor dan mengontrol motor secara otomatis.
Pada bagian ini, kita akan membahas proses lengkap dari perakitan rangkaian elektronik hingga contoh kode program yang mengintegrasikan seluruh fungsi robot secara efisien dan mudah dipahami.
Perakitan rangkaian elektronik secara lengkap dan detail
Proses perakitan rangkaian elektrik dimulai dari penyiapan semua komponen yang diperlukan. Pastikan semua komponen dalam keadaan baik dan sesuai spesifikasi. Berikut langkah-langkahnya:
- Pasang papan breadboard sebagai dasar untuk menyusun rangkaian agar lebih rapi dan mudah diperbaiki.
- Hubungkan sensor HC-SR04 ke pin VCC dan GND pada papan mikrokontroler (misalnya Arduino). Sambungkan pin trig dan echo ke pin digital yang tersedia, misalnya pin 9 dan 10.
- Hubungkan motor DC ke driver motor (misalnya L298N). Sambungkan terminal motor ke output driver dan input driver ke pin digital output pada mikrokontroler untuk mengendalikan arah dan kecepatan motor.
- Pastikan catu daya yang digunakan cukup untuk menghidupkan semua komponen, dan hubungkan ground (GND) dari semua bagian agar referensi tegangan sama.
- Periksa kembali semua sambungan untuk memastikan tidak ada yang longgar atau salah sambung sebelum menyalakan rangkaian.
Setelah semua komponen tersusun dan terhubung dengan benar, rangkaian siap untuk di-program agar robot mampu membaca sensor dan menggerakkan motor secara otomatis saat terdeteksi halangan.
Daftar komponen elektronik beserta spesifikasinya
| Komponen | Spesifikasi |
|---|---|
| Arduino Uno | ATmega328P, 16 MHz, 14 digital I/O, 6 ADC, USB port |
| HC-SR04 | Sensor ultrasonik, jarak 2cm – 400cm, konsumsi daya rendah |
| Motor DC | 5V/12V, tergantung kebutuhan, arus maksimal 2A |
| Driver Motor L298N | Daya maksimal 2A per kanal, voltase 5V-35V |
| Power supply | Adaptor 9V/12V sesuai kebutuhan motor dan sensor |
| Resistor | 220 Ohm dan 10K Ohm untuk rangkaian sensor dan pengendali |
| Kabel jumper | Jumper male dan female untuk koneksi antar komponen |
Contoh kode program untuk membaca sensor dan mengendalikan motor
// Definisikan pin sensor ultrasonik
const int trigPin = 9;
const int echoPin = 10;
// Definisikan pin motor
const int motorPin1 = 3; // Arah motor
const int motorPin2 = 4; // Arah motor
const int enablePin = 5; // PWM ke kecepatan
// Variabel jarak
long duration;
int distance;
void setup()
// Inisialisasi pin
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(motorPin1, OUTPUT);
pinMode(motorPin2, OUTPUT);
pinMode(enablePin, OUTPUT);
Serial.begin(9600);
void loop()
// Membaca jarak
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
distance = duration
- 0.034 / 2; // Hitung jarak dalam cm
Serial.print("Jarak: ");
Serial.print(distance);
Serial.println(" cm");
// Kendalikan motor berdasarkan jarak
if (distance < 20)
// Halangan dekat, mundur dan belok
digitalWrite(motorPin1, LOW);
digitalWrite(motorPin2, HIGH);
analogWrite(enablePin, 200); // Kecepatan motor
else
// Bebas jalan
digitalWrite(motorPin1, HIGH);
digitalWrite(motorPin2, LOW);
analogWrite(enablePin, 200);
delay(100);
Integrasi kode lengkap untuk sistem penghindar halangan
// Inisialisasi pin sensor dan motor
const int trigPin = 9;
const int echoPin = 10;
const int motorPin1 = 3;
const int motorPin2 = 4;
const int enablePin = 5;
long duration;
int distance;
void setup()
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(motorPin1, OUTPUT);
pinMode(motorPin2, OUTPUT);
pinMode(enablePin, OUTPUT);
Serial.begin(9600);
void loop()
// Membaca jarak dari sensor ultrasonik
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
distance = duration
- 0.034 / 2;
// Log jarak ke serial monitor
Serial.print("Jarak: ");
Serial.print(distance);
Serial.println(" cm");
// Logika pengendalian motor berdasarkan jarak
if (distance < 20)
// Deteksi halangan, robot mundur dan belok
digitalWrite(motorPin1, LOW);
digitalWrite(motorPin2, HIGH);
analogWrite(enablePin, 200);
else
// Jalan normal
digitalWrite(motorPin1, HIGH);
digitalWrite(motorPin2, LOW);
analogWrite(enablePin, 200);
delay(100);
Dengan mengikuti langkah-langkah ini, rangkaian elektronik terhubung dengan baik dan program dapat berjalan secara otomatis untuk menghindari halangan.
Pastikan untuk melakukan pengujian dan penyesuaian pada sensor maupun motor agar robot dapat berfungsi optimal sesuai kondisi lapangan.
Pengujian dan optimalisasi robot penghindar halangan
Setelah rangkaian elektronik dan program dijalankan, tahap selanjutnya adalah melakukan pengujian dan melakukan berbagai strategi untuk mengoptimalkan kinerja robot. Proses ini sangat penting agar robot dapat berfungsi secara efektif di berbagai kondisi lingkungan, serta lebih responsif dalam menghindari halangan. Dengan pengujian yang tepat, kita bisa menemukan kelemahan dan melakukan penyesuaian agar robot menjadi lebih handal dan akurat dalam mendeteksi dan menghindar dari halangan.
Pada bagian ini, kita akan membahas prosedur pengujian robot di berbagai kondisi lingkungan, langkah-langkah melakukan kalibrasi sensor HC-SR04, serta tabel hasil pengujian jarak dan respon motor. Selain itu, tips dan trik juga akan disajikan agar robot dapat beroperasi secara optimal dan responsif terhadap obstacle yang ditemui.
Pengujian robot di berbagai kondisi lingkungan
Pengujian di berbagai kondisi lingkungan bertujuan untuk memastikan robot dapat bekerja dengan konsisten dan akurat dalam berbagai situasi nyata. Kondisi yang perlu diuji meliputi:
- Permukaan lantai yang berbeda, seperti lantai datar, berkerikil, atau lantai berkarpet, untuk mengetahui pengaruh permukaan terhadap kecepatan dan stabilitas robot.
- Keadaan cahaya sekitar, termasuk pencahayaan terang dan gelap, untuk memeriksa pengaruh cahaya terhadap sensor ultrasonik HC-SR04.
- Pengujian di ruang sempit dan luas, agar robot mampu menavigasi dengan baik di ruang kecil maupun besar.
- Adanya objek bergerak dan diam, untuk melihat seberapa cepat dan akurat robot mampu merespons halangan yang dinamis.
Selalu dokumentasikan hasil pengujian di setiap kondisi dan analisis perbedaan respon motor maupun jarak yang dideteksi sensor. Jika ditemukan ketidakakuratan, lakukan penyesuaian pada program atau kalibrasi sensor.
Langkah-langkah melakukan kalibrasi sensor HC-SR04
Kalibrasi sensor ultrasonik HC-SR04 sangat penting agar jarak yang terukur sesuai dengan kenyataan. Berikut langkah-langkah yang bisa dilakukan:
- Pastikan sensor dan rangkaian terhubung dengan baik dan tidak ada gangguan listrik.
- Tempatkan objek pada jarak tertentu, misalnya 20 cm dari sensor.
- Gunakan program sederhana yang menampilkan nilai jarak yang terukur oleh sensor.
- Catat hasil pengukuran dan bandingkan dengan jarak sebenarnya.
- Jika hasilnya tidak akurat, lakukan kalibrasi dengan menyesuaikan parameter dalam program, seperti offset jarak atau pengaturan waktu tunggu (delay) pada pengiriman pulsa.
- Ulangi pengukuran dan penyesuaian hingga hasil pengukuran stabil dan sesuai dengan jarak nyata.
- Selalu lakukan kalibrasi ulang saat sensor diganti atau setelah robot digunakan di lingkungan berbeda yang mempengaruhi pantulan gelombang ultrasonik.
Tabel hasil pengujian jarak dan respon motor
Hasil pengujian dapat didokumentasikan dalam tabel untuk menganalisis korelasi antara jarak yang terdeteksi dan respon motor yang dilakukan. Berikut contoh tabel yang menggambarkan hasil pengujian:
| Jarak yang Dukur (cm) | Respon Motor | Keterangan |
|---|---|---|
| 10 | Motor berhenti dan robot mundur | Deteksi halangan dekat, aksi cepat diperlukan |
| 20 | Motor melambat dan robot menghindar ke samping | Respon optimal di jarak sedang |
| 30 | Motor berjalan normal, tidak ada halangan | Jarak aman, lanjutkan navigasi |
| 50 | Motor berjalan normal, halangan jauh | Respons tidak diperlukan, robot tetap berjalan |
Dengan data ini, kita bisa menilai seberapa cepat dan efektif robot dalam merespons halangan pada jarak tertentu dan melakukan perbaikan jika diperlukan.
Tips dan trik dalam mengoptimalkan kinerja robot agar lebih responsif
Beberapa langkah untuk meningkatkan responsivitas dan kehandalan robot meliputi:
- Gunakan filter peringkasan (debouncing) pada sensor agar mengurangi noise dan false detection.
- Sesuaikan jarak minimum dan maksimum deteksi agar robot tidak terlalu sensitif atau terlalu lambat merespons halangan.
- Perhatikan kecepatan motor, jangan terlalu cepat agar robot mampu berhenti atau mengubah arah dengan waktu yang cukup.
- Implementasikan algoritma penghindar yang lebih cerdas, seperti memanfaatkan nilai jarak tertinggi untuk menentukan arah terbaik menghindar.
- Kalibrasi sensor secara rutin, terutama jika robot digunakan di lingkungan yang berbeda atau setelah pemakaian lama.
- Tambahkan delay kecil dalam program untuk memberi waktu sensor dan motor melakukan aksi secara sinkron dan stabil.
- Optimalkan kode program untuk mengurangi latency dan memastikan respon cepat saat sensor mendeteksi halangan.
Dengan menerapkan tips ini, kinerja robot penghindar halangan tidak hanya menjadi lebih akurat, tetapi juga lebih handal dalam menjalankan misinya di berbagai kondisi nyata.
Kesimpulan
Dengan mengikuti panduan ini, pembuatan robot penghindar halangan menjadi lebih mudah dan praktis. Hasilnya, robot mampu beroperasi secara otomatis dan responsif dalam menghindari rintangan, membuka peluang untuk pengembangan lebih lanjut dalam berbagai aplikasi robotika.
