Panduan Pemula 10 Komponen Elektronika Wajib Punya (Dan Fungsinya)

Pengantar Komponen Elektronika Dasar

Komponen elektronika merupakan dasar utama yang digunakan dalam merancang, membangun, dan memahami rangkaian elektronik. Tanpa komponen ini, tidak ada perangkat elektronik yang bisa berfungsi, mulai dari lampu LED sederhana hingga sistem komputer canggih.

Memahami komponen elektronika dasar sangat penting bagi pemula yang ingin belajar elektronika karena komponen ini merupakan fondasi untuk mengenal cara kerja rangkaian serta mampu melakukan troubleshooting dengan lebih efektif. Dengan mengenali simbol dan fungsi setiap komponen, pemula bisa lebih percaya diri saat merakit dan memperbaiki perangkat elektronik.

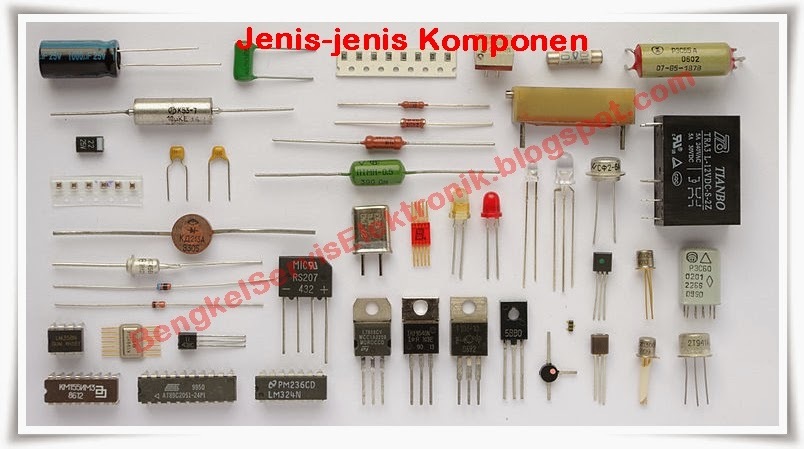

Jenis-Jenis Komponen Elektronika Dasar dan Fungsinya

Sebagai pemula, penting untuk mengetahui berbagai jenis komponen elektronika yang umum digunakan dan peran utamanya dalam rangkaian. Berikut adalah daftar komponen dasar yang wajib diketahui beserta simbol elektronik dan kegunaannya secara umum:

Dengan mengenali simbol dan fungsi dasar dari komponen-komponen ini, pemula dapat lebih mudah memahami rangkaian elektronik yang sedang dipelajari ataupun dibangun. Pemahaman yang kuat terhadap komponen dasar ini akan menjadi fondasi untuk mempelajari komponen yang lebih kompleks dan penerapannya dalam berbagai perangkat elektronik.

Resistor

Resistor adalah salah satu komponen elektronik yang paling umum dan penting dalam rangkaian elektronika. Fungsinya yang utama adalah mengatur aliran arus listrik dan membatasi tegangan di bagian tertentu dari rangkaian. Meskipun terlihat sederhana, resistor memiliki peran vital dalam memastikan perangkat elektronik berfungsi dengan stabil dan aman.

Dalam penggunaannya, resistor harus dipasang dengan benar agar tidak menyebabkan kerusakan pada rangkaian. Penempatan yang tepat, pemilihan nilai resistansi yang sesuai, dan pengelolaan posisi resistor saat merakit sangat menentukan keberhasilan proyek elektronik yang sedang dibuat.

Fungsi Resistor dalam Rangkaian Elektronik

Resistor memiliki berbagai fungsi yang mendukung operasional seluruh rangkaian elektronik, di antaranya:

• Pengatur Arus: Resistor membatasi aliran arus listrik ke komponen lain seperti LED, transistor, atau IC agar tidak terlalu besar yang dapat merusak komponen tersebut.
• Pembagi Tegangan: Dengan mengatur nilai resistansi yang berbeda, resistor dapat digunakan untuk membagi tegangan menjadi bagian yang lebih kecil sesuai kebutuhan rangkaian.
• Penghasil Hambatan: Resistor sering digunakan untuk menciptakan hambatan tertentu dalam rangkaian, misalnya dalam rangkaian filter atau sebagai bagian dari rangkaian penyesuaian sinyal.
• Pengaturan Waktu: Dalam kombinasi dengan kapasitor, resistor dapat digunakan untuk membuat rangkaian timer atau delay.

Selain itu, resistor juga membantu melindungi komponen lain dari lonjakan arus dan menjaga kestabilan sinyal dalam rangkaian elektronik.

Pemasangan Resistor dengan Benar di Breadboard atau PCB

Memasang resistor secara tepat di breadboard maupun PCB sangat penting agar rangkaian berfungsi sesuai rencana. Berikut adalah langkah-langkah umum dan tips yang harus diperhatikan:

1. Memilih Nilai Resistor yang Sesuai: Pastikan nilai resistansi yang digunakan sesuai dengan kebutuhan rangkaian, biasanya diukur dalam ohm (Ω). Gunakan multimeter untuk memastikan nilai resistor sebelum dipasang.
2. Memastikan Pola Penempatan: Pada breadboard, resistor biasanya dipasang dengan menghubungkan dua bagian yang berbeda dari papan. Pastikan kaki resistor masuk ke lubang yang benar agar rangkaian tetap rapi dan stabil.
3. Memasang di PCB: Pada PCB, perhatikan pola jalur dan posisi komponen agar resistor tidak saling bersilangan dan memudahkan aliran listrik.
4. Penggunaan Alat yang Tepat: Gunakan tang dan solder yang sesuai saat memasang resistor ke PCB untuk memastikan sambungan yang kuat dan terhindar dari korsleting.
5. Perhatikan Orientasi: Resistor biasanya tidak memiliki polaritas tertentu, tetapi jika menggunakan resistor dengan fitur khusus seperti resistor daya atau resistor variabel, pastikan orientasi yang benar.

Selalu cek kembali pemasangan resistor sebelum menghidupkan rangkaian agar tidak terjadi kesalahan yang bisa merusak komponen lain.

Contoh Penggunaan Resistor dalam Rangkaian Sederhana

Salah satu rangkaian sederhana yang umum menggunakan resistor adalah rangkaian LED menyala dengan arus terbatas. Berikut contoh penggunaannya:

Contoh rangkaian sederhana: Power supply terhubung ke resistor, kemudian resistor terhubung ke LED, dan LED dihubungkan ke ground. Resistor berfungsi membatasi arus agar LED tidak rusak akibat arus yang berlebihan.

Gambar ilustratifnya menunjukkan posisi resistor yang berada di antara sumber tegangan dan LED, memastikan arus yang mengalir ke LED tidak melebihi batas aman. Dengan resistor yang tepat, LED akan menyala dengan terang dan aman digunakan dalam rangkaian tersebut.

Kapasitor

Kapasitor adalah salah satu komponen elektronik yang memiliki peranan penting dalam berbagai rangkaian. Fungsi utamanya adalah menyimpan energi dalam bentuk medan listrik dan mengatur aliran arus dalam sirkuit, seperti menghaluskan sinyal, mengatur frekuensi, atau sebagai bagian dari rangkaian filter. Memahami berbagai jenis kapasitor dan cara mengukurnya sangat penting bagi pemula yang ingin merakit atau memperbaiki perangkat elektronik.

Jenis-jenis kapasitor dan fungsinya

Dalam dunia elektronika, terdapat beberapa jenis kapasitor yang umum digunakan, masing-masing memiliki karakteristik dan aplikasi yang berbeda. Berikut penjelasan singkat tentang tipe-tipe kapasitor yang paling sering ditemukan:

• Kapasitor Keramik: Terbuat dari lapisan keramik sebagai dielektrik, kapasitor ini memiliki nilai kapasitansi kecil hingga menengah dan stabil pada suhu tinggi. Cocok digunakan dalam rangka filter frekuensi tinggi, oscillator, dan rangkaian RF.
• Kapasitor Elektrolitik: Menggunakan elektrolit sebagai dielektrik, kapasitor ini memiliki nilai kapasitansi besar dan polaritas tertentu. Biasanya dipakai dalam power supply untuk menapis tegangan DC dan menghaluskan ripple.
• Kapasitor Film: Tersusun dari lapisan film plastik sebagai dielektrik, kapasitor ini menawarkan kestabilan yang baik dan umur panjang. Sering digunakan dalam rangka audio, filter, dan rangkaian yang membutuhkan kestabilan tinggi.

Selain ketiga tipe tersebut, ada juga kapasitor tantalum dan superkapasitor yang memiliki aplikasi khusus. Memilih jenis kapasitor yang tepat sangat krusial sesuai kebutuhan sirkuit agar bekerja secara optimal dan tahan lama.

Panduan mengukur kapasitansi kapasitor memakai multimeter

Untuk memastikan kapasitor berfungsi sesuai spesifikasi, pengukuran kapasitansi adalah langkah penting. Berikut langkah-langkah yang harus dilakukan:

1. Pastikan kapasitor dalam keadaan tidak terhubung ke rangkaian listrik dan sudah kosong dari muatan listrik. Jika perlu, lepas kapasitor dari rangkaian untuk menghindari pengaruh komponen lain.
2. Pilih mode pengukuran kapasitansi pada multimeter digital yang mendukung fungsi ini.
3. Letakkan probe multimeter pada kedua kaki kapasitor, pastikan kontaknya baik dan kencang.
4. Perhatikan hasil pengukuran pada layar. Bandingkan angka yang muncul dengan nilai kapasitansi yang tertera di badan kapasitor atau datasheet.
5. Jika hasilnya jauh dari nilai yang diharapkan, kapasitor mungkin sudah rusak atau mengalami kebocoran.

Pengukuran ini membantu dalam memastikan kapasitor berfungsi dan mampu mendukung rangkaian secara optimal, sekaligus mendeteksi kapasitor yang perlu diganti.

Perbandingan kapasitor keramik, elektrolitik, dan film

Memahami karakteristik masing-masing kapasitor membantu pemula dalam memilih komponen yang paling sesuai dengan kebutuhan rangkaian mereka. Memilih kapasitor yang tepat akan meningkatkan performa dan umur rangkaian elektronik yang dibuat.

Dioda

Dioda adalah salah satu komponen penting dalam rangkaian elektronik yang berfungsi sebagai pengarah arus listrik dan memberikan perlindungan terhadap komponen lain dari arus yang tidak diinginkan. Meskipun terlihat sederhana, peran dioda sangat vital terutama dalam rangkaian penyearah dan sistem proteksi, memastikan aliran listrik berjalan sesuai arah dan mencegah kerusakan akibat arus balik.

Dalam penggunaannya, dioda hadir dalam berbagai tipe yang disesuaikan dengan kebutuhan rangkaian. Pemilihan tipe dioda yang tepat akan sangat berpengaruh terhadap performa dan keandalan rangkaian elektronik secara keseluruhan. Berikut ini penjelasan mengenai fungsi utama, cara pengujian, serta tipe-tipe dioda yang umum digunakan dan aplikasinya.

Fungsi dan Tipe-Tipe Utama Dioda

Dioda memiliki fungsi utama mengarahkan arus listrik agar mengalir hanya dalam satu arah, sehingga melindungi komponen sensitif dari arus balik yang dapat menyebabkan kerusakan. Fungsi lainnya termasuk dalam rangkaian penyearah untuk mengubah arus AC menjadi DC, serta sebagai komponen proteksi dalam rangkaian listrik yang rentan terhadap lonjakan tegangan.

Berikut adalah beberapa tipe dioda yang umum digunakan beserta aplikasinya:

Pengujian Dioda dengan Multimeter

Pengujian dioda sangat penting dilakukan sebelum digunakan agar memastikan kondisi dioda dalam keadaan baik. Berikut adalah langkah-langkah rinci menggunakan multimeter:

1. Set multimeter ke mode pengujian dioda atau tegangan rendah, biasanya ditandai dengan simbol segitiga dan garis horizontal.
2. Hindari pengujian secara langsung pada rangkaian aktif, cabut dioda dari rangkaian jika memungkinkan untuk hasil yang akurat.
3. Hubungkan prob merah ke kaki anoda (positif) dan prob hitam ke kaki katoda (negatif) dioda.
4. Perhatikan layar multimeter; jika dioda dalam kondisi baik, akan muncul tegangan jatuh sekitar 0,5–0,8V untuk dioda silikon, dan mendekati 0V untuk dioda Schottky.
5. Balik posisi prob, yaitu prob merah ke katoda dan prob hitam ke anoda. Dalam kondisi normal, multimeter harus menunjukkan ‘OL’ atau tak terukur, menandakan bahwa arus tidak mengalir balik.
6. Jika hasilnya tidak sesuai, misalnya menunjukkan nilai rendah kedua arah atau langsung ‘OL’ dalam kedua arah, kemungkinan dioda rusak dan harus diganti.

Pengujian ini membantu memastikan dioda berfungsi dengan baik dan mencegah kerusakan pada rangkaian yang akan dibuat.

Transistor

Transistor adalah salah satu komponen penting dalam rangkaian elektronika modern. Peran utamanya adalah sebagai penguat sinyal dan saklar elektronik yang memungkinkan pengendalian arus dan tegangan dengan presisi tinggi. Dengan menggunakan transistor, perangkat elektronik bisa menjalankan fungsi yang kompleks, mulai dari penguatan suara dalam speaker hingga pengendalian motor listrik.

Dalam penggunaannya, transistor memiliki peran yang sangat vital karena kemampuannya dalam menguatkan sinyal kecil menjadi besar, serta mengatur aliran arus secara otomatis sesuai kebutuhan rangkaian. Pemahaman dasar tentang bagaimana transistor bekerja dan cara penyambungannya sangat penting bagi pemula yang ingin mendalami dunia elektronika.

Pengertian dan Peran Transistor

Transistor merupakan komponen aktif yang terbuat dari bahan semi-konduktor, biasanya silikon atau germanium. Fungsinya utama adalah sebagai penguat sinyal dan saklar elektronik. Ketika digunakan sebagai penguat, transistor mampu memperbesar sinyal listrik yang masuk, sehingga bisa digunakan untuk memperkuat suara, sinyal radio, atau data digital. Di sisi lain, sebagai saklar, transistor bisa menghidupkan atau mematikan rangkaian secara otomatis dan cepat, yang sangat berguna dalam rangkaian digital dan kontrol otomatis.

Dengan keduanya peran ini, transistor memungkinkan terciptanya rangkaian yang lebih kecil, efisien, dan memiliki kemampuan otomatis yang tinggi. Hal ini membuat transistor menjadi komponen utama dalam pembuatan sirkuit amplifier, komputer, perangkat komunikasi, dan berbagai alat elektronik lainnya.

Posisi dan Simbol Transistor NPN dan PNP

Transistor memiliki dua jenis utama berdasarkan arah arus dan polaritasnya, yaitu NPN dan PNP. Keduanya memiliki simbol yang berbeda serta tata letak pin yang harus diperhatikan saat penyambungan dalam rangkaian.

Dalam pengaturan rangkaian, NPN biasanya digunakan untuk mengalirkan arus dari kolektor ke emitor ketika basis diberi sinyal positif. Sebaliknya, PNP mengalirkan arus dari emitor ke kolektor saat basis diberi sinyal negatif terhadap emitor. Pahami posisi pin ini agar sambungan transistor sesuai dan bekerja optimal.

Blok Diagram Fungsi Transistor dalam Rangkaian Penguat

Blok diagram berikut menggambarkan bagaimana transistor berfungsi sebagai penguat dalam sebuah rangkaian. Pada dasarnya, sinyal kecil yang masuk melalui basis akan diubah menjadi sinyal yang lebih besar di keluaran kolektor. Transistor berperan sebagai elemen penguat utama dalam rangkaian ini.

Input sinyal kecil masuk ke basis, kemudian diubah menjadi sinyal arus yang besar di kolektor, dan keluaran diambil dari kolektor untuk digunakan dalam rangkaian berikutnya.

Dalam rangkaian penguat, transistor biasanya dikombinasikan dengan resistor dan sumber tegangan untuk mengatur arus dan tegangan output. Blok diagram ini sangat membantu dalam memahami alur sinyal dan peran transistor secara keseluruhan dalam proses penguatan.

IC (Integrated Circuit): Fungsi dan Penerapan

Dalam dunia elektronika modern, IC atau Integrated Circuit menjadi salah satu komponen utama yang memungkinkan perangkat elektronik berfungsi secara efisien dan ringkas. Tanpa IC, perangkat seperti komputer, smartphone, dan peralatan otomatisasi tidak akan seefisien dan sekecil saat ini. Memahami fungsi dan cara memasang IC secara benar adalah langkah penting bagi pemula yang ingin mengembangkan proyek elektroniknya.

IC merupakan rangkaian mini yang berisi berbagai komponen aktif dan pasif yang terintegrasi dalam satu chip silikon. Peran utama IC adalah melakukan fungsi tertentu—mulai dari penguat sinyal, pengolahan data, hingga pengaturan logika digital—dengan efisiensi ruang dan biaya yang jauh lebih baik dibandingkan rangkaian konvensional yang menggunakan komponen terpisah. Dengan kemampuannya, IC mendukung berbagai aplikasi dari perangkat sederhana hingga sistem kompleks seperti komputer dan robot.

Fungsi dan Penerapan IC dalam Rangkaian Elektronik Modern

IC memiliki peran sangat penting dalam berbagai rangkaian elektronik karena kemampuannya menggantikan sejumlah komponen individual dengan satu chip yang kompak dan efisien. Fungsi utama IC meliputi:

• Pengolahan Data: IC logika dan mikrokontroler mengatur proses pengolahan data dalam perangkat digital.
• Penguat Sinyal: IC penguat digunakan dalam sistem audio, radio, dan komunikasi lainnya untuk memperkuat sinyal lemah agar bisa diproses lebih lanjut.
• Pengaturan Tegangan dan Daya: IC regulator tegangan memastikan perangkat mendapatkan suplai listrik yang stabil, menghindari kerusakan akibat lonjakan listrik.
• Kontrol Motor dan Aktuator: IC pengendali motor memungkinkan perangkat otomatis menjalankan fungsi tertentu secara presisi.
• Pengolahan Logika Digital: IC seperti AND, OR, NOT, flip-flop, dan FPGA mendukung pengolahan logika dalam sistem digital modern.

Penerapan IC dapat ditemukan dalam berbagai perangkat sehari-hari: dari sirkuit pengendali lampu otomatis, sensor suhu, hingga komputer canggih. Keberadaan IC memungkinkan perancangan rangkaian yang lebih kecil, efisien, dan memiliki performa yang tinggi.

Langkah-Langkah Memasang IC dengan Benar dan Menghindari Kesalahan

Pemasangan IC harus dilakukan dengan hati-hati dan sesuai prosedur agar tidak merusak komponen maupun rangkaian secara keseluruhan. Berikut ini panduan lengkap agar pemasangan IC berjalan lancar:

1. Periksa Datasheet: Sebelum memasang, baca datasheet IC untuk memahami orientasi pin dan spesifikasi teknisnya. Datasheet memberikan panduan pinout, tegangan maksimal, dan suhu operasi yang perlu diperhatikan.
2. Pastikan Orientasi yang Tepat: IC memiliki pin yang harus dipasang sesuai dengan posisi tertentu. Biasanya ada indikator seperti garis putih pada salah satu sisi atau titik penanda pin 1. Pastikan pin 1 pada IC sesuai dengan posisi di papan sirkuit.
3. Hindari Tegangan Berlebih: Pastikan tegangan dan arus sesuai dengan spesifikasi IC agar tidak terjadi kerusakan akibat overvoltage atau arus berlebih.
4. Gunakan Alat yang Tepat: Pakailah alat penangas (soldering iron), pinset, dan alat bantu lainnya dengan benar untuk memasang IC agar tidak merusak pin atau kaki IC.
5. Jangan Tekan terlalu keras: Saat menyolder, pastikan kaki IC tersolder dengan baik tanpa tekanan berlebihan yang bisa melengkungkan pin atau merusak badan IC.
6. Uji Koneksi: Setelah pemasangan, lakukan pengujian dengan multimeter untuk memastikan bahwa pin terhubung dengan benar dan tidak terjadi korsleting.
7. Hindari Sentuhan langsung: Jangan menyentuh pin IC dengan tangan langsung agar tidak menyebabkan kerusakan akibat elektrostatik. Gunakan gelang anti-statis jika memungkinkan.

Daftar Tipe IC Populer dan Aplikasi Spesifiknya

Berikut adalah tabel yang memperlihatkan beberapa tipe IC populer beserta aplikasi utamanya dalam berbagai proyek elektronik:

Memahami berbagai tipe IC dan aplikasi spesifiknya membantu pemula memilih komponen yang tepat sesuai kebutuhan proyek. Setiap IC memiliki karakteristik unik yang mendukung berbagai fungsi, dari pengolahan sinyal hingga kontrol sistem otomatis.

Sensor Dasar: Jenis dan Fungsi

Sensor adalah komponen penting dalam dunia elektronika yang berfungsi untuk mendeteksi variabel fisik atau kimia dan mengubahnya menjadi sinyal listrik yang bisa diproses oleh rangkaian. Bagi pemula, memahami berbagai jenis sensor dan cara kerjanya sangat membantu dalam merancang proyek otomatisasi maupun pengukuran sederhana. Sensor tidak hanya memperluas kemampuan rangkaian, tetapi juga memungkinkan sistem untuk berinteraksi dengan lingkungan secara otomatis dan cerdas.

Pada bagian ini, kita akan membahas berbagai sensor yang umum digunakan, fungsi utama masing-masing, serta bagaimana langkah-langkah mengintegrasikan sensor suhu dan cahaya ke dalam rangkaian elektronik. Selain itu, akan disusun tabel yang memperlihatkan sensitivitas dan output dari masing-masing sensor agar bisa lebih mudah membandingkan dan memilih sesuai kebutuhan.

Jenis-jenis Sensor yang Umum Dipakai dan Fungsi Utamanya

Sensor memiliki berbagai macam tipe, tergantung dari variabel yang ingin dideteksi. Beberapa sensor yang sering digunakan dalam proyek elektronik pemula meliputi:

• Sensor Suhu: Mengukur suhu lingkungan atau objek, biasanya memberikan output analog atau digital berupa nilai suhu dalam satuan Celsius atau Fahrenheit.
• Sensor Cahaya (Light Sensor): Mengukur intensitas cahaya di sekitar, berguna untuk otomatisasi lampu, alarm, atau sistem pencahayaan otomatis.
• Sensor Jarak: Mengukur jarak objek dari sensor, sering digunakan dalam robotika dan sistem penghindar rintangan.
• Sensor Gerak: Mendeteksi pergerakan, seperti PIR sensor yang umum dipakai untuk alarm atau otomatisasi pencahayaan.
• Sensor Kelembapan: Mengukur tingkat kelembapan udara, cocok untuk sistem pengendalian iklim atau pertanian otomatis.

Setiap sensor memiliki karakteristik sensitivitas dan output yang berbeda tergantung dari prinsip kerjanya. Misalnya, sensor suhu biasanya memberikan output analog yang berkisar dari 0-5V, sedangkan sensor cahaya bisa berupa sensor fotodioda dengan output digital atau analog, tergantung modelnya.

Langkah-langkah Mengintegrasikan Sensor Suhu dan Cahaya ke Rangkaian

Integrasi sensor ke dalam rangkaian elektronik memerlukan beberapa langkah dasar yang harus diikuti agar sensor dapat berfungsi secara optimal dan akurat.

1. Pilih Sensor yang Sesuai: Pastikan tipe sensor cocok dengan kebutuhan proyek dan kompatibel dengan mikrokontroler atau rangkaian lain yang digunakan.
2. Koneksi Daya dan Ground: Hubungkan pin daya sensor ke sumber tegangan yang sesuai (biasanya 5V atau 3.3V), dan ground ke ground rangkaian.
3. Koneksi Sinyal: Sambungkan pin output sensor ke pin input analog atau digital pada mikrokontroler. Jika sensor menggunakan output analog, pastikan ADC (Analog-to-Digital Converter) pada mikrokontroler mampu membaca rentang tersebut.
4. Kalibrasi Sensor: Sebelum digunakan, lakukan kalibrasi untuk memastikan data yang dihasilkan akurat. Biasanya dilakukan dengan membandingkan hasil sensor dengan alat pengukur standar.
5. Pembacaan Data: Program mikrokontroler untuk membaca data dari sensor secara berkala, kemudian proses data tersebut sesuai kebutuhan, misalnya menampilkan di LCD atau mengaktifkan output lain.
6. Pengujian dan Penyesuaian: Uji rangkaian dalam kondisi nyata dan lakukan penyesuaian agar hasil yang didapat sesuai dengan ekspektasi.

Contoh penerapan sederhana adalah menghubungkan sensor suhu ke Arduino dan menampilkan suhu di monitor serial, atau menghubungkan sensor cahaya untuk mengontrol nyala lampu otomatis saat intensitas cahaya turun di bawah batas tertentu.

Sensor Berdasarkan Sensitivitas dan Output yang Dihasilkan

Berikut adalah tabel yang memperlihatkan berbagai sensor umum beserta sensitivitas dan output yang dihasilkannya untuk memudahkan perbandingan:

Dengan memahami sensitivitas dan output dari masing-masing sensor, pemula dapat lebih mudah memilih sensor yang sesuai dengan proyek dan kebutuhan pengukuran mereka. Integrasi yang tepat akan meningkatkan akurasi dan efisiensi sistem otomatisasi yang sedang dikembangkan.

Saklar dan Potensiometer

Dalam rangkaian elektronik, komponen seperti saklar dan potensiometer berfungsi sebagai alat pengatur dan pengendali yang sangat penting. Mereka memungkinkan pengguna untuk menghidupkan dan mematikan rangkaian, serta mengatur tingkat resistansi atau tegangan sesuai kebutuhan, sehingga membuat perangkat lebih fleksibel dan dapat disesuaikan dengan berbagai situasi.

Memahami jenis serta cara kerja saklar dan potentiometer akan membantu pemula dalam merancang rangkaian yang interaktif dan dapat disesuaikan. Berikut ini adalah penjelasan lengkap mengenai tipe-tipe saklar dan potentiometer, termasuk panduan pemasangannya serta tabel perbandingan penggunaannya.

Beragam Tipe Saklar dan Cara Kerjanya dalam Rangkaian

Saklar adalah komponen yang berfungsi sebagai penghubung atau pemutus arus listrik dalam rangkaian. Ada berbagai tipe saklar yang umum digunakan, masing-masing memiliki cara kerja dan aplikasi yang berbeda:

• Saklar Tombak (Toggle Switch): Saklar ini memiliki lever yang digerakkan secara manual untuk menghubungkan atau memutus rangkaian. Cocok digunakan pada perangkat yang membutuhkan saklar fisik yang mudah dioperasikan.
• Saklar Push Button: Berfungsi sebagai tombol tekan yang menghubungkan atau memutus aliran listrik saat ditekan. Biasanya digunakan untuk fungsi sementara atau sebagai saklar darurat.
• Saklar Gang (Gang Switch): Terdiri dari beberapa saklar yang dioperasikan secara bersamaan dalam satu panel. Umumnya digunakan pada panel kontrol yang kompleks.
• Saklar Digital (Switch Elektronik): Menggunakan komponen elektronik seperti relay atau transistor untuk mengendalikan rangkaian secara otomatis atau melalui sinyal digital.

Setiap tipe saklar memiliki cara kerjanya sendiri, mulai dari mekanik langsung, seperti tombol ditekan, hingga elektronik yang dikendalikan melalui sinyal dari mikrokontroler.

Pemasangan Potensiometer untuk Pengaturan Tegangan atau Resistansi

Potentiometer adalah resistor variabel yang memungkinkan pengguna mengatur resistansi secara manual. Pemasangannya cukup mudah, dan berikut adalah langkah-langkah umum serta tipsnya:

1. Pilih tipe potentiometer yang sesuai: Ada beberapa tipe seperti potmeter putar (rotary) dan linear slider. Sesuaikan dengan kebutuhan dan ruang yang tersedia.
2. Pasang kaki yang benar: Potentiometer biasanya memiliki tiga kaki. Kaki tengah adalah output yang menghubungkan ke rangkaian, sementara dua kaki sisanya terhubung ke sumber tegangan dan ground.
3. Hubungkan ke rangkaian: Sambungkan kaki tengah ke bagian rangkaian yang ingin diatur resistansinya, seperti input sensor atau pengaturan kecerahan LED.
4. Sesuaikan posisi: Putar knob potentiometer untuk mengubah resistansi. Pastikan resistansi yang dihasilkan sesuai dengan parameter yang dibutuhkan, misalnya mengatur tegangan output atau nilai resistansi tertentu.

Penting untuk memastikan pemasangan kaki dan pengaturan resistansi dilakukan secara hati-hati agar hasilnya stabil dan sesuai harapan.

Perbandingan Saklar Mekanik dan Elektronik serta Penggunaannya

Pemilihan antara saklar mekanik dan elektronik bergantung pada kebutuhan pengguna. Kalau membutuhkan solusi sederhana dan cepat, saklar mekanik sudah cukup. Namun, untuk sistem yang membutuhkan otomatisasi dan pengaturan yang lebih canggih, saklar elektronik jauh lebih cocok.

Lampu LED dan Indikator: Fungsi dan Penggunaan

Dalam dunia elektronika, LED dan indikator memainkan peranan penting sebagai alat komunikasi visual yang memberi tahu status atau kondisi dari rangkaian yang sedang kita bangun. Mereka simpel, hemat energi, dan sangat efektif dalam menyampaikan informasi secara langsung.

LED (Light Emitting Diode) digunakan sebagai indikator visual untuk menunjukkan berbagai status seperti nyala, mati, atau keadaan tertentu dari rangkaian elektronik. Penggunaan yang tepat dan aman sangat penting agar LED bisa bekerja maksimal tanpa risiko kerusakan.

Fungsi Dasar LED Sebagai Indikator Status

LED berfungsi sebagai indikator yang memberi tahu pengguna tentang kondisi rangkaian secara real-time. Beberapa fungsi utama LED sebagai indikator meliputi:

• Menunjukkan daya hidup rangkaian atau perangkat elektronik.
• Memperlihatkan status aktif/non-aktif dari komponen tertentu, seperti switch atau sensor.
• Menandai keberhasilan atau kegagalan proses tertentu, misalnya pengisian baterai atau koneksi jaringan.
• Memberikan sinyal peringatan jika terjadi masalah atau kondisi tertentu yang perlu diperhatikan.

Penggunaan LED yang tepat membantu memudahkan troubleshooting dan memberikan feedback visual yang cepat dan jelas kepada pengguna.

Panduan Menghubungkan LED dengan Resistor Secara Aman

Agar LED dapat berfungsi optimal dan tidak cepat rusak, penting untuk menghubungkannya dengan resistor yang sesuai. Resistor berfungsi membatasi arus yang mengalir ke LED, sebab LED hanya mampu menahan arus tertentu. Berikut panduannya:

1. Identifikasi tegangan sumber, biasanya 5V atau 12V tergantung rangkaian.
2. Gunakan resistor dengan nilai yang sesuai, biasanya antara 220Ω sampai 1kΩ, tergantung kebutuhan dan tegangan sumber.
3. Rangkaian dasar penghubungan LED dan resistor adalah sebagai berikut:


   V sumber → resistor → LED → ground

4. Pastikan arah LED sesuai dengan polaritas. Panjang kaki positif (anoda) harus terhubung ke sumber melalui resistor, dan kaki negatif (katoda) ke ground.
5. Jika menggunakan breadboard, cukup sambungkan resistor ke salah satu kaki LED, lalu sambungkan ke sumber, dan kaki lain LED ke ground.

Langkah ini menjaga arus yang mengalir ke LED tetap aman, sehingga LED tidak mudah rusak dan tahan lama digunakan.

Jenis LED dan Karakteristik Warnanya Beserta Penggunaannya

Berbagai jenis LED hadir dengan warna dan karakteristik berbeda yang cocok digunakan sesuai kebutuhan indikator tertentu. Berikut tabel yang merangkum jenis LED berdasarkan warnanya dan penggunaannya:

Selain warna, ada juga LED dengan karakteristik berbeda seperti LED high-brightness untuk tampilan lebih terang, LED super-bright untuk penggunaan luar ruangan, dan LED RGB yang dapat berubah warna sesuai kebutuhan melalui rangkaian kontrol khusus.

Power Supply dan Regulator

Dalam setiap rangkaian elektronika, penyedia daya yang stabil sangat penting agar komponen bekerja dengan optimal dan tidak mudah rusak. Power supply dan regulator tegangan berfungsi sebagai sumber energi yang memastikan tegangan yang masuk ke rangkaian tetap konstan dan sesuai dengan kebutuhan komponen.

Memahami prinsip kerja dan cara merakit power supply sederhana menjadi keahlian dasar yang wajib dikuasai oleh pemula. Dengan mengetahui komponen utama dan cara mengatur voltase, kamu bisa membuat sumber daya yang bisa diandalkan untuk berbagai proyek elektronika, dari yang kecil hingga skala menengah.

Prinsip Kerja Power Supply dan Regulator Tegangan

Power supply adalah rangkaian yang mengubah sumber listrik utama, biasanya dari listrik AC di rumah, menjadi tegangan DC yang stabil dan sesuai. Proses ini melibatkan beberapa tahap, mulai dari penurunan tegangan AC, penyearahan (rectification), penyaringan (filtering), dan regulasi tegangan.

Sementara itu, regulator tegangan berfungsi menjaga agar tegangan output tetap konstan meskipun terjadi perubahan beban atau fluktuasi tegangan input. Ada dua jenis regulator utama, yaitu regulator linier dan regulator switching. Regulator linier bekerja dengan cara membuang kelebihan energi sebagai panas, cocok untuk tegangan output yang tidak terlalu berbeda jauh dari tegangan input. Sedangkan regulator switching lebih efisien dan mampu menghasilkan output stabil dengan konsumsi daya yang lebih rendah.

Prosedur Merakit Catu Daya Sederhana dan Pengaturan Voltase

Merakit power supply sederhana untuk keperluan proyek kecil bisa dilakukan dengan mengikuti langkah-langkah berikut:

1. Persiapkan komponen utama seperti trafo step-down, dioda penyearah, kapasitor filter, dan regulator tegangan (misalnya LM7805 untuk output 5V).
2. Hubungkan trafo ke sumber listrik AC dan sambungkan outputnya ke rangkaian penyearah menggunakan dioda bridge atau beberapa dioda tunggal untuk menyearahkan arus AC menjadi DC.
3. Tambahkan kapasitor filter di output penyearah untuk menyaring ripple dan menghasilkan tegangan DC yang halus. Kapasitor biasanya berkapasitas 1000 μF atau lebih.
4. Sambungkan regulator tegangan di rangkaian output dari kapasitor filter. Pastikan polaritas dioda dan kapasitor benar sesuai petunjuk datasheet.
5. Uji tegangan keluaran dengan multimeter. Untuk menyesuaikan voltase, gunakan resistor potensio atau ubah trafo step-down sesuai kebutuhan.

Jika ingin pengaturan voltase yang lebih presisi dan fleksibel, bisa ditambahkan rangkaian pengatur seperti potensiometer pada jalur input regulator atau menggunakan regulator dengan kemampuan variabel seperti LM317 yang bisa disetel voltasenya dengan mengubah resistor pengatur.

Komponen Utama dalam Power Supply dan Fungsi Masing-Masing

Dengan memahami dan menguasai komponen-komponen ini, kamu bisa mulai mencoba membuat power supply sendiri yang stabil dan sesuai kebutuhan proyek elektronika. Jadi, jangan ragu untuk berkreasi dan bereksperimen dengan rangkaian power supply sederhana terlebih dahulu sebelum beranjak ke rangkaian yang lebih kompleks.

Terakhir

Memahami komponen elektronik dasar adalah fondasi yang kokoh untuk menguasai dunia elektronika. Dengan pengetahuan ini, proses merakit dan memperbaiki rangkaian menjadi lebih mudah dan menyenangkan. Jadi, terus belajar dan eksplorasi berbagai komponen agar kemampuan semakin berkembang dan proyek-proyek elektronikmu makin keren!
