Mengendalikan perangkat seperti LED melalui halaman web menjadi cara yang praktis dan menarik untuk belajar teknologi IoT. Sistem ini menghubungkan perangkat keras dan perangkat lunak secara langsung, memungkinkan pengguna mengontrol LED hanya dengan klik tombol di browser.
Pengenalan Sistem Kontrol LED Melalui Web
Sistem kontrol LED melalui web menjadi solusi praktis dan efisien untuk mengelola perangkat elektronik dari jarak jauh. Dengan memanfaatkan teknologi web, pengguna dapat menghidupkan atau mematikan LED secara real-time tanpa harus terhubung langsung ke perangkat keras, melalui antarmuka yang sederhana dan user-friendly. Pendekatan ini sangat cocok untuk berbagai aplikasi seperti otomatisasi rumah, monitoring perangkat, atau edukasi mengenai Internet of Things (IoT).
Konsep dasar dari sistem ini adalah menghubungkan perangkat GPIO, khususnya LED, dengan server web yang berjalan pada mikrokontroler atau komputer. Pengguna dapat mengakses halaman web tersebut melalui browser, lalu mengirim perintah untuk mengontrol GPIO, yang kemudian dikonversi menjadi sinyal digital yang mengaktifkan atau menonaktifkan LED sesuai instruksi. Teknologi ini menampilkan kemudahan dan fleksibilitas dalam mengelola perangkat secara remote, sekaligus memperkenalkan dasar-dasar komunikasi antara perangkat keras dan perangkat lunak.
Komponen Utama Sistem Kontrol LED Melalui Web
Untuk membangun sistem kontrol LED berbasis web ini, ada beberapa komponen utama yang harus dipersiapkan. Pertama, mikrokontroler seperti Raspberry Pi, ESP8266, atau ESP32 yang memiliki kemampuan menjalankan server web dan mengontrol pin GPIO. Kedua, perangkat lunak atau firmware yang mendukung pembuatan halaman web, seperti Flask, Node.js, atau bahkan MicroPython untuk ESP. Ketiga, koneksi jaringan internet yang stabil untuk mengakses halaman web dari perangkat apa saja seperti komputer, smartphone, atau tablet.
Selain perangkat keras dan perangkat lunak, juga diperlukan komponen tambahan seperti resistor, kabel jumper, dan LED yang akan dikontrol. Diagram blok yang menggambarkan alur komunikasi adalah sebagai berikut:
- User mengakses halaman web melalui browser di perangkat klien.
- Permintaan dikirim ke server web yang berjalan di mikrokontroler.
- Server memproses permintaan dan mengirim sinyal digital ke GPIO pin yang terkait dengan LED.
- LED menyala atau mati sesuai instruksi dari pengguna.
Sistem ini memberikan manfaat besar, seperti kemudahan pengendalian perangkat dari jarak jauh tanpa memerlukan banyak peralatan tambahan, serta meningkatkan efisiensi dan responsivitas dalam pengelolaan perangkat elektronik. Aplikasi praktisnya meliputi otomatisasi pencahayaan, monitoring perangkat industri, hingga edukasi mengenai pengendalian perangkat berbasis web yang interaktif dan mudah dipahami.
Persiapan Hardware dan Software
Sebelum memulai proses pengendalian LED melalui halaman web, penting untuk memastikan bahwa semua komponen hardware dan perangkat lunak yang diperlukan sudah siap dan terkonfigurasi dengan benar. Tahap ini menjadi fondasi utama agar sistem berjalan lancar tanpa hambatan saat proses pengujian dan implementasi.
Persiapkan perangkat keras dan perangkat lunak secara matang akan memudahkan proses integrasi dan meminimalisir kendala teknis di kemudian hari. Berikut adalah rincian dari komponen yang diperlukan serta langkah-langkah konfigurasi yang perlu dilakukan.
Daftar Komponen Hardware dan Software
Berikut adalah daftar lengkap komponen hardware dan perangkat lunak yang umum digunakan untuk proyek pengontrol LED berbasis Raspberry Pi:
- Raspberry Pi (model yang mendukung GPIO, misalnya Raspberry Pi 3 atau 4)
- LED (Light Emitting Diode) sebagai indikator menyala/mati
- Resistor (misalnya 220Ω atau 330Ω) untuk membatasi arus yang mengalir ke LED
- Kabel penghubung (Jumper wires) untuk menghubungkan komponen ke GPIO
- Breadboard (opsional, memudahkan penyambungan komponen secara aman)
- Adaptor daya Raspberry Pi yang sesuai
- Sistem Operasi Raspberry Pi OS (sebelumnya Raspbian) yang sudah terinstal
- Library Python seperti RPi.GPIO atau gpiozero untuk mengendalikan GPIO
- Web server seperti Flask atau lainnya yang mendukung pengembangan halaman web sederhana
Langkah Instalasi dan Konfigurasi Perangkat Lunak
Setelah hardware sudah disiapkan, langkah berikutnya adalah menginstal dan mengkonfigurasi perangkat lunak yang dibutuhkan agar Raspberry Pi dapat mengendalikan LED melalui halaman web.
- Update sistem operasi: Pastikan Raspberry Pi OS terbaru dengan menjalankan perintah berikut di terminal:
sudo apt update && sudo apt upgrade -y
- Install library GPIO: Untuk mengontrol GPIO dari Python, instal library gpiozero atau RPi.GPIO:
sudo apt install python3-gpiozerosudo apt install python3-rpi.gpio
- Pasang Web Framework: Contohnya Flask untuk membuat halaman web sederhana:
pip3 install flask
- Setup environment: Buat folder proyek dan siapkan script Python serta file HTML sesuai kebutuhan.

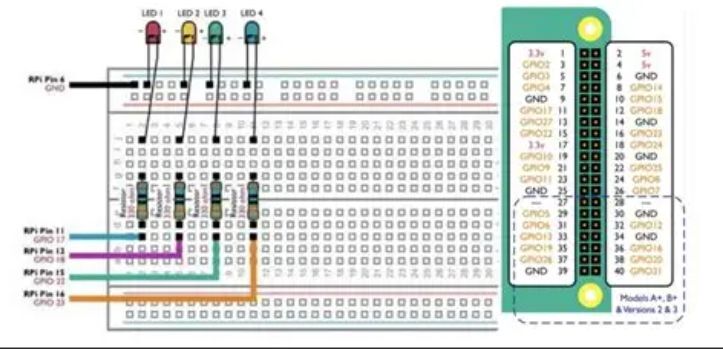

Rancangan Skema Rangkaian Listrik
Untuk menyambungkan LED ke GPIO Raspberry Pi, buat rangkaian listrik yang aman dan sederhana. Berikut langkah-langkahnya:
- Sambungkan kaki positif LED (kaki yang lebih panjang) ke salah satu pin GPIO Raspberry Pi yang akan dikendalikan.
- Hubungkan kaki negatif LED ke salah satu resistor (sekitar 220Ω), dan resistor ini ke ground (GND) pada Raspberry Pi.
- Pastikan kabel penghubung terpasang dengan benar agar arus tidak mengalir berlebihan dan komponen aman digunakan.
Contoh skema rangkaian: GPIO pin Digital 17 terhubung ke kaki positif LED, kaki negatif LED melalui resistor ke GND Raspberry Pi.
Spesifikasi Komponen dan Kebutuhan Perangkat Lunak
| Komponen Hardware | Keterangan |
|---|---|
| Raspberry Pi (Model 3/4) | Mini komputer dengan GPIO pins untuk kontrol perangkat eksternal |
| LED | Kompak dan hemat energi, digunakan sebagai indikator menyala/mati |
| Resistor 220Ω | Pengaman arus agar LED tidak rusak |
| Kabel jumper | Penghubung antara GPIO dan komponen |
| Breadboard | Media penghubung dan tempat penyambungan komponen secara aman |
| Perangkat Lunak | Kompatibilitas |
|---|---|
| Raspberry Pi OS | Sistem operasi utama yang kompatibel dengan semua library dan perangkat lunak |
| Python 3 | Bahasa pemrograman utama untuk scripting GPIO dan web server |
| Library gpiozero / RPi.GPIO | Untuk mengendalikan GPIO secara langsung dan efisien |
| Flask | Framework Python untuk membangun web app sederhana |
Pembuatan Halaman Web Sederhana untuk Kontrol LED
Setelah menyiapkan bagian koneksi dan komunikasi dasar, langkah berikutnya adalah membuat halaman web yang user-friendly untuk mengontrol LED melalui tombol-tombol yang sederhana. Halaman ini akan menjadi antarmuka utama pengguna agar dapat menghidupkan atau mematikan LED secara langsung dari browser tanpa perlu akses ke perangkat keras secara langsung.
Dalam bagian ini, kita akan membahas bagaimana menyusun halaman HTML yang berisi tombol-tombol responsif, serta menambahkan skrip JavaScript yang akan mengirimkan permintaan ke server ketika tombol ditekan. Pendekatan ini memastikan pengguna dapat dengan mudah mengendalikan LED secara real-time melalui tampilan yang sederhana dan intuitif.
Membuat Struktur Dasar Halaman HTML
Langkah pertama adalah menulis struktur HTML yang berisi tombol-tombol untuk menghidupkan dan mematikan LED. Sebagai contoh, kita bisa menggunakan dua tombol dengan teks ‘Hidupkan LED’ dan ‘Matikan LED’. Pastikan tombol-tombol ini diberi ID atau class agar bisa dikenali oleh skrip JavaScript nantinya.
<!DOCTYPE html>
<html>
<head>
<title>Kontrol LED Melalui Halaman Web</title>
<style>
button
padding: 10px 20px;
margin: 10px;
font-size: 16px;
cursor: pointer;
border: none;
border-radius: 5px;
background-color: #4CAF50;
color: white;
transition: background-color 0.3s;
button:hover
background-color: #45a049;
/* Responsif dan nyaman dilihat
-/
#status
margin-top: 20px;
font-size: 18px;
</style>
</head>
<body>
<h2>Pengendalian LED via Web</h2>
<button id="btnOn">Hidupkan LED</button>
<button id="btnOff">Matikan LED</button>
<div id="status">LED dalam keadaan mati</div>
<script>
// Skrip JavaScript akan ditambahkan di sini
</script>
</body>
</html>
Menambahkan Skrip JavaScript untuk Mengirim Permintaan
Supaya tombol-tombol tersebut bisa berfungsi, kita perlu menambahkan skrip JavaScript yang akan menangani aksi klik. Skrip ini akan mengirim permintaan ke server (misalnya via AJAX atau fetch API) untuk mengendalikan GPIO yang terhubung ke LED. Berikut contoh kode lengkapnya:
<script>
// Ambil elemen tombol
const btnOn = document.getElementById('btnOn');
const btnOff = document.getElementById('btnOff');
const statusDiv = document.getElementById('status');
// Fungsi untuk mengirim permintaan ke server
function controlLED(state)
fetch(`/$state`) // Ganti dengan endpoint yang sesuai di server
.then(response => response.text())
.then(data =>
statusDiv.innerHTML = data;
)
.catch(error =>
statusDiv.innerHTML = 'Terjadi kesalahan: ' + error;
);
// Event listener untuk tombol Hidupkan LED
btnOn.addEventListener('click', () =>
controlLED('on'); // Mengirim permintaan 'on'
);
// Event listener untuk tombol Matikan LED
btnOff.addEventListener('click', () =>
controlLED('off'); // Mengirim permintaan 'off'
);
</script>
Menampilkan Tampilan Responsif dan User-Friendly
Supaya halaman web ini terasa responsif dan mudah digunakan, pastikan tombol-tombol memiliki gaya visual yang menarik dan nyaman di klik. Penggunaan warna kontras seperti hijau untuk menghidupkan dan merah untuk mematikan sangat membantu pengguna mengenali fungsi tombol. Selain itu, berikan feedback secara langsung di area tertentu, seperti di div dengan id ‘status’, agar pengguna tahu status LED terkini.
Contoh Kode Lengkap Halaman Web
| Bagian | Keterangan |
|---|---|
| <!DOCTYPE html> sampai </head> | Bagian ini mengatur struktur dasar halaman, judul, dan gaya tampilan tombol agar nyaman dilihat dan digunakan. |
| <body> dan konten tombol | Berisi judul, tombol untuk menghidupkan dan mematikan LED, serta elemen div untuk menampilkan status terkini. |
| <script> JavaScript | Mengatur event klik tombol dan mengirim permintaan ke server, serta memperbarui status LED di halaman. |
Dengan mengikuti struktur ini, halaman web akan menjadi interface yang simpel namun efektif dalam mengendalikan LED melalui sistem kontrol GPIO berbasis web. Pastikan endpoint server yang menerima permintaan sesuai sehingga komunikasi berjalan lancar dan real-time.
Konfigurasi Server Web untuk Mengontrol GPIO
Setelah kita memiliki halaman web yang dapat mengirim perintah ke Raspberry Pi, langkah selanjutnya adalah mengonfigurasi server web agar dapat menerima permintaan dari halaman tersebut dan mengendalikan GPIO secara real-time. Dengan pendekatan ini, pengguna cukup membuka halaman web dan menekan tombol, lalu server akan meneruskan perintah ke GPIO untuk menghidupkan atau mematikan LED sesuai dengan instruksi yang diterima.
Pembuatan server web ini menjadi bagian penting karena berfungsi sebagai jembatan antara antarmuka pengguna dan perangkat keras yang dikontrol, sehingga respons menjadi cepat dan efektif. Kita bisa menggunakan berbagai framework seperti Flask untuk Python atau Express untuk JavaScript, tergantung preferensi dan kebutuhan pengembangan.
Membuat Server Web dengan Flask dan Menghubungkan ke GPIO
Pada bagian ini, kita akan membuat server web sederhana menggunakan Flask, framework Python yang ringan dan mudah digunakan. Flask memungkinkan kita untuk mendefinisikan endpoint tertentu yang akan menerima permintaan dari halaman web, serta mengontrol GPIO melalui library RPi.GPIO. Berikut adalah langkah-langkah dan contoh skrip lengkapnya:
- Install Flask dan RPi.GPIO dengan menjalankan perintah berikut di terminal Raspberry Pi:
pip install flask RPi.GPIO
- Atur GPIO Pin sesuai dengan pin yang terhubung ke LED. Pastikan pin tersebut sudah disetting sebagai output.
- Buat Skrip Server Flask yang akan mendengarkan permintaan dari halaman web dan mengendalikan GPIO berdasarkan parameter yang diterima.
Contoh Skrip Server Flask
from flask import Flask, request, jsonify
import RPi.GPIO as GPIO
app = Flask(__name__)
# Konfigurasi GPIO
LED_PIN = 18 # Sesuaikan dengan GPIO yang digunakan
GPIO.setmode(GPIO.BCM)
GPIO.setup(LED_PIN, GPIO.OUT)
@app.route('/api/led', methods=['POST'])
def control_led():
data = request.get_json()
action = data.get('action')
if action == 'on':
GPIO.output(LED_PIN, GPIO.HIGH)
return jsonify('status': 'LED menyala')
elif action == 'off':
GPIO.output(LED_PIN, GPIO.LOW)
return jsonify('status': 'LED mati')
else:
return jsonify('error': 'Perintah tidak dikenali'), 400
if __name__ == '__main__':
try:
app.run(host='0.0.0.0', port=5000)
finally:
GPIO.cleanup()
Fungsi Utama dalam Skrip Server dan Penjelasannya
| Fungsi | Deskripsi |
|---|---|
| app.route(‘/api/led’, methods=[‘POST’]) | Mendefinisikan endpoint API yang akan menerima permintaan POST untuk mengontrol LED. Endpoint ini akan dipanggil dari halaman web dengan data JSON berisi aksi ‘on’ atau ‘off’. |
| request.get_json() | Mengambil data JSON yang dikirim dari halaman web, berisi instruksi untuk menghidupkan atau mematikan LED. |
| GPIO.output(LED_PIN, GPIO.HIGH/LOW) | Menyalakan atau mematikan GPIO sesuai perintah dari permintaan, sehingga LED akan menyala atau mati. |
| return jsonify(‘status’: ‘…’) | Memberikan respons balik ke halaman web berupa status keberhasilan atau kegagalan perintah eksekusi GPIO. |
| GPIO.cleanup() | Membersihkan konfigurasi GPIO setelah server berhenti berjalan, untuk menghindari konflik saat menjalankan ulang. |
Dengan mengikuti struktur tersebut, server web yang dibuat akan mampu menerima permintaan dari halaman pengguna dan secara langsung mengontrol GPIO Raspberry Pi secara aman dan efisien.
Pengguna dapat dengan mudah mengontrol LED melalui halaman web tanpa perlu mengakses langsung ke perangkat keras secara fisik.
Integrasi Antara Web dan GPIO
Setelah halaman web dan server GPIO sudah disiapkan, langkah penting berikutnya adalah menghubungkan keduanya agar komunikasi berjalan lancar dan pengendalian LED menjadi lebih interaktif. Bagian ini akan membahas bagaimana cara mengintegrasikan antarmuka web dengan sistem GPIO secara efektif, sehingga setiap klik tombol di halaman web langsung memicu perubahan pada pin GPIO secara real-time.
Penting untuk memahami alur data yang mengalir dari pengguna melalui web ke perangkat keras, serta bagaimana teknik komunikasi seperti AJAX atau fetch API memfasilitasi interaksi ini secara dinamis tanpa harus memuat ulang halaman secara penuh. Dengan pemahaman ini, pengguna bisa memastikan bahwa pengendalian LED berlangsung mulus dan responsif sesuai yang diharapkan.
Penghubungan Halaman Web dengan Server GPIO
Langkah pertama dalam integrasi ini adalah memastikan halaman web dapat mengirimkan permintaan ke server yang mengelola GPIO. Biasanya, ini dilakukan melalui AJAX atau fetch API yang memanfaatkan metode HTTP seperti POST atau GET. Pada saat pengguna menekan tombol, sebuah permintaan dikirimkan ke endpoint tertentu di server yang bertugas mengubah status pin GPIO.
Contohnya, tombol “Nyalakan LED” akan mengirim permintaan POST ke URL seperti /gpio/on, yang kemudian diproses server untuk mengatur pin GPIO ke keadaan HIGH. Begitu juga, tombol “Matikan LED” mengirim permintaan ke /gpio/off agar pin GPIO di-set ke LOW. Setup ini memungkinkan komunikasi yang bersih dan terstruktur antara web dan GPIO.
Alur Data dari Klik Tombol ke Pengaturan Pin GPIO
Untuk memahami prosesnya secara lengkap, berikut adalah gambaran alur data yang terjadi saat tombol di klik:
- Pengguna menekan tombol pada halaman web.
- JavaScript mengeksekusi fungsi fetch atau AJAX yang mengirimkan permintaan ke server, misalnya POST ke endpoint tertentu dengan data yang menunjukkan aksi yang diinginkan (nyala/mati).
- Server menerima permintaan dan memprosesnya—mengubah status GPIO sesuai instruksi.
- Setelah GPIO diubah, server bisa mengirimkan respons kembali ke web untuk mengonfirmasi bahwa aksi berhasil dilakukan.
- Halaman web menerima respons dan dapat menampilkan status terkini, seperti perubahan warna tombol atau indikator LED virtual.
Contoh kode sederhana menggunakan fetch API untuk mengirim data:
fetch('/gpio/on', method: 'POST' )
.then(response => response.json())
.then(data =>
console.log('LED menyala:', data);
);
Penggunaan AJAX atau Fetch API untuk Komunikasi Real-Time
AJAX dan fetch API adalah teknik modern yang memungkinkan komunikasi asinkron antara halaman web dan server. Dengan menggunakan keduanya, pengguna dapat mengontrol LED secara real-time tanpa perlu memuat ulang halaman. Ini sangat meningkatkan pengalaman pengguna karena interaksi terasa lebih responsif dan alami.
Contoh implementasi fetch API yang umum dipakai adalah sebagai berikut:
function toggleLED(state)
const url = state === 'on' ? '/gpio/on' : '/gpio/off';
fetch(url, method: 'POST' )
.then(response => response.json())
.then(data =>
// Update tampilan web sesuai status LED
document.getElementById('status').innerText = data.status;
);
Selain itu, komunikasi ini bisa dikembangkan untuk mengimplementasikan feedback otomatis dari server ke web, misalnya dengan polling berkala atau WebSocket, sehingga status LED di web selalu sinkron dengan keadaan fisik GPIO.
Diagram Alur Proses Pengendalian LED melalui Halaman Web
Berikut adalah gambaran visual dari proses pengendalian LED melalui halaman web:
Pengguna menekan tombol
|
v
JavaScript mengirim permintaan fetch/ajax ke server
|
v
Server menerima permintaan dan mengubah GPIO
|
v
GPIO mengubah status fisik LED
|
v
Server mengirimkan respons konfirmasi ke web
|
v
Web menampilkan status terkini ke pengguna
Diagram ini memvisualisasikan jalur data dan proses yang terjadi secara otomatis, memastikan pengontrolan LED berjalan secara mulus dan real-time melalui antarmuka web yang simpel dan efektif.
Pengujian dan Debugging Sistem
Setelah sistem kontrol LED melalui halaman web berhasil dibuat, tahap berikutnya yang sangat penting adalah melakukan pengujian dan debugging secara menyeluruh. Tahap ini memastikan bahwa semua bagian bekerja sesuai harapan dan membantu mengidentifikasi serta mengatasi berbagai masalah yang mungkin muncul selama proses operasional.
Pada bagian ini, kita akan membahas langkah-langkah praktis dalam menguji fungsi kontrol LED dari halaman web, cara mengenali masalah umum, serta teknik debugging yang efisien agar sistem dapat berjalan lancar dan stabil.
Langkah-langkah Pengujian Fungsi Kontrol LED dari Halaman Web
Pengujian dilakukan secara bertahap untuk memastikan setiap komponen berfungsi sebagaimana mestinya. Berikut adalah langkah-langkah praktis yang bisa diikuti:
- Cek koneksi jaringan: Pastikan Raspberry Pi atau perangkat server yang digunakan terhubung ke jaringan Wi-Fi atau LAN yang sama dengan perangkat yang digunakan untuk mengakses halaman web.
- akses halaman web: Buka browser dan akses halaman web yang sudah dibuat untuk kontrol LED.
- Uji tombol kontrol: Tekan tombol on/off atau saklar yang disediakan dan amati perubahan yang terjadi pada LED.
- Verifikasi status LED: Pastikan LED menyala atau mati sesuai dengan perintah dari halaman web.
- Periksa respon server: Gunakan alat pengembang browser (developer tools) untuk melihat permintaan HTTP yang dikirim dan respons dari server, memastikan tidak ada error saat pengiriman perintah.
- Uji secara berulang: Lakukan pengujian berkali-kali untuk memastikan kestabilan dan keandalan sistem dalam jangka waktu tertentu.
Identifikasi dan Mengatasi Masalah Umum
Dalam proses pengujian, sering kali muncul masalah yang bisa menghambat fungsi kontrol LED. Dengan mengenali masalah tersebut secara cepat, kita bisa melakukan langkah perbaikan yang tepat. Berikut adalah beberapa masalah umum beserta solusinya:
| Masalah Umum | Gejala | Solusi |
|---|---|---|
| Halaman web tidak bisa diakses | 404 error atau halaman tidak tampil | Periksa koneksi jaringan, pastikan server berjalan, dan alamat URL benar |
| Perintah tidak mengontrol LED | LED tidak menyala/mati saat tombol ditekan | Periksa koneksi GPIO, pastikan script berjalan tanpa error, dan cek log server |
| Respons server lambat atau timeout | Pengguna menunggu lama saat mengklik tombol | Optimalkan kode server dan pastikan tidak ada proses yang membebani sistem |
| Pesan error saat menjalankan script | Pesan error muncul di log atau konsol | Review kode script, periksa sintaks, dan pastikan dependencies terinstal dengan benar |
| LED menyala terus-menerus tanpa kontrol | Contoh: LED tetap menyala walaupun tombol dimatikan | Periksa logika kondisi di script dan pastikan tidak ada bug dalam pengaturan GPIO |
Teknik Debugging yang Efisien untuk Sistem Ini
Debugging merupakan proses penting untuk memastikan sistem berjalan optimal. Ada beberapa teknik yang efisien untuk melakukan debugging pada sistem kontrol LED berbasis web ini:
- Gunakan log dan pesan error: Tambahkan statement log di kode server untuk melacak proses dan mendeteksi bagian yang bermasalah.
- Periksa alur komunikasi HTTP: Gunakan alat pengembang browser (seperti Chrome DevTools) untuk melihat request dan response. Pastikan data yang dikirim sesuai dan server merespons dengan benar.
- Debug GPIO secara langsung: Cek GPIO secara manual menggunakan perintah terminal, untuk memastikan bahwa pin dan LED dalam kondisi normal sebelum dan sesudah pengujian.
- Gunakan alat monitoring sistem: Pastikan memantau penggunaan CPU, memori, dan beban sistem Raspberry Pi saat pengujian, agar tidak terjadi overload yang mengganggu sistem.
- Implementasikan retry dan timeout: Tambahkan mekanisme retry otomatis jika permintaan gagal, serta timeout untuk menghindari sistem hang.
- Simulasikan skenario berbeda: Uji sistem dengan berbagai kondisi jaringan dan perintah berbeda untuk memastikan keandalan dan kestabilan.
Dengan menerapkan teknik debugging yang tepat, proses pengembangan dan pemeliharaan sistem kontrol LED ini akan menjadi lebih efektif dan efisien, memastikan sistem berjalan stabil dan sesuai ekspektasi.
Penambahan Fitur dan Pengembangan Lanjut
Setelah sistem kontrol LED melalui halaman web berhasil diterapkan, langkah berikutnya adalah mengembangkan fitur agar sistem menjadi lebih canggih dan user-friendly. Penambahan fitur ini tidak hanya meningkatkan interaktivitas, tetapi juga membuka peluang untuk integrasi dengan perangkat lain, sehingga sistem kontrol bisa lebih otomatis dan informatif.
Berikut adalah beberapa opsi pengembangan yang bisa diadopsi untuk memperluas kemampuan sistem kontrol GPIO berbasis web ini. Mulai dari menampilkan status LED secara real-time, menambahkan pengaturan waktu delay, mengintegrasikan sensor, hingga merancang antarmuka yang lebih menarik dan interaktif.
Menambahkan Indikator Status LED di Web
Memberikan informasi visual langsung kepada pengguna mengenai keadaan LED sangat penting untuk kenyamanan dan efisiensi pengelolaan. Dengan menampilkan indikator status LED di halaman web, pengguna dapat langsung mengetahui apakah LED menyala atau mati tanpa harus melakukan refresh atau pemeriksaan langsung pada perangkat keras.
- Implementasi indikator status biasanya dilakukan dengan menambahkan elemen visual seperti lampu berwarna merah dan hijau yang menandai status off dan on.
- Penggunaan JavaScript dapat membantu memperbarui status secara otomatis, misalnya dengan polling API setiap beberapa detik untuk mengambil status GPIO dari server.
- Contoh sederhana, jika GPIO yang mengontrol LED bernilai HIGH, indikator akan berwarna hijau yang menyala, dan sebaliknya merah jika LED mati.
Pengaturan Waktu Delay dan Otomatisasi
Menambahkan opsi pengaturan delay memungkinkan pengguna untuk mengatur waktu otomatis matinya LED setelah dinyalakan, sehingga sistem bisa berjalan secara otomatis tanpa perlu intervensi manual terus-menerus. Fitur ini cocok untuk berbagai aplikasi otomatisasi sederhana seperti lampu otomatis, indikator proses, atau sistem peringatan.
- Langkah pertama adalah menambahkan input form di halaman web untuk menentukan durasi delay dalam satuan detik atau menit.
- Server kemudian akan menyimpan nilai tersebut dan mengimplementasikan delay menggunakan fungsi delay atau timer pada kode backend, yang mengontrol GPIO berdasarkan waktu yang telah diatur.
- Pengguna juga bisa menambahkan fitur otomatisasi berbasis waktu tertentu, misalnya LED menyala setiap pukul 6 sore secara otomatis, dengan integrasi modul penjadwalan seperti cron job.
Integrasi dengan Sensor atau Perangkat Lain melalui GPIO
Sistem ini dapat diperluas dengan menggabungkan sensor atau perangkat lain yang terhubung ke GPIO. Misalnya, sensor suhu, sensor gerak, atau tombol manual yang bisa memicu aksi tertentu di web atau secara otomatis berdasarkan input sensor tersebut.
| Jenis Sensor | Fungsi | Implementasi di Web |
|---|---|---|
| Suhu | Menampilkan suhu ruangan dan mengontrol LED berdasarkan suhu tertentu | Menampilkan nilai sensor secara real-time dan mengubah status LED otomatis |
| Sensor Gerak | Memicu LED menyala saat ada gerakan terdeteksi | Memberikan notifikasi atau memperbarui indikator status secara otomatis |
| Tombol Manual | Memberikan kontrol langsung dari pengguna | Mengirim sinyal ke GPIO saat tombol ditekan dan memperbarui status di halaman web |
Pengintegrasian ini membuka potensi untuk membangun sistem otomasi yang lebih kompleks dan responsif, misalnya otomatis menyalakan lampu saat ruangan gelap dan ada gerak.
Antarmuka Pengguna yang Lebih Interaktif dan Menarik
Menciptakan tampilan web yang menarik dan interaktif meningkatkan pengalaman pengguna secara signifikan. Selain sekadar tombol on/off, antarmuka yang baik akan memudahkan pengoperasian dan membuat sistem terlihat profesional.
- Menggunakan framework atau library seperti Bootstrap agar tampilan lebih modern dan responsif di berbagai perangkat.
- Mengintegrasikan grafik atau diagram yang menunjukkan status GPIO dan sensor secara visual, misalnya dengan chart atau indikator berwarna.
- Menambahkan elemen interaktif seperti slider untuk mengatur delay, toggle switch untuk status LED, dan panel notifikasi yang otomatis muncul saat terjadi perubahan status.
- Penggunaan animasi yang halus dan transisi antar status agar sistem terlihat lebih dinamis dan menarik.
Pengembangan fitur ini tidak hanya memperkaya fungsi, tetapi juga membuat pengguna merasa lebih nyaman dan percaya diri dalam mengoperasikan sistem kontrol berbasis web yang telah dibuat.
Simpulan Akhir
Dengan sistem ini, pengguna dapat memahami konsep dasar Internet of Things sekaligus memperluas kemampuan pengendalian perangkat elektronik secara remote. Pengembangan lebih lanjut bisa dilakukan untuk menambah fitur otomatisasi dan integrasi perangkat lainnya, membuka peluang inovasi yang lebih luas.
