Mengontrol Lampu Rumah Via Bluetooth (Modul Hc-05)

Mengontrol lampu di rumah hanya dengan sentuhan perangkat Bluetooth kini semakin mudah dan praktis berkat penggunaan modul HC-05. Dengan sistem ini, pengguna bisa menghidupkan atau mematikan lampu dari jarak jauh tanpa perlu akses langsung ke saklar fisik.

Panduan ini akan membahas komponen yang diperlukan, langkah konfigurasi, pemrograman mikrokontroler, serta pengujian sistem agar pengendalian lampu melalui Bluetooth menjadi lebih efisien dan aman digunakan sehari-hari.

Komponen dan Perangkat yang Dibutuhkan untuk Mengontrol Lampu via Bluetooth

Dalam sistem pengendalian lampu menggunakan Bluetooth, pemilihan komponen yang tepat sangat penting agar proses pengendalian berjalan lancar dan stabil. Komponen yang digunakan harus kompatibel dan mampu bekerja secara efektif sesuai fungsi masing-masing. Di sini, kita akan membahas secara lengkap komponen yang diperlukan serta gambaran konfigurasi awal yang perlu dilakukan agar sistem berjalan dengan optimal.

Berikut adalah komponen utama yang biasanya digunakan dalam proyek ini, lengkap dengan penjelasan fungsi dan spesifikasi singkatnya. Selain itu, akan disertakan ilustrasi schematic dan langkah pengaturan awal perangkat keras agar kamu dapat memulai proyek ini dengan mudah dan cepat.

Komponen Elektronik dan Perangkat yang Dibutuhkan

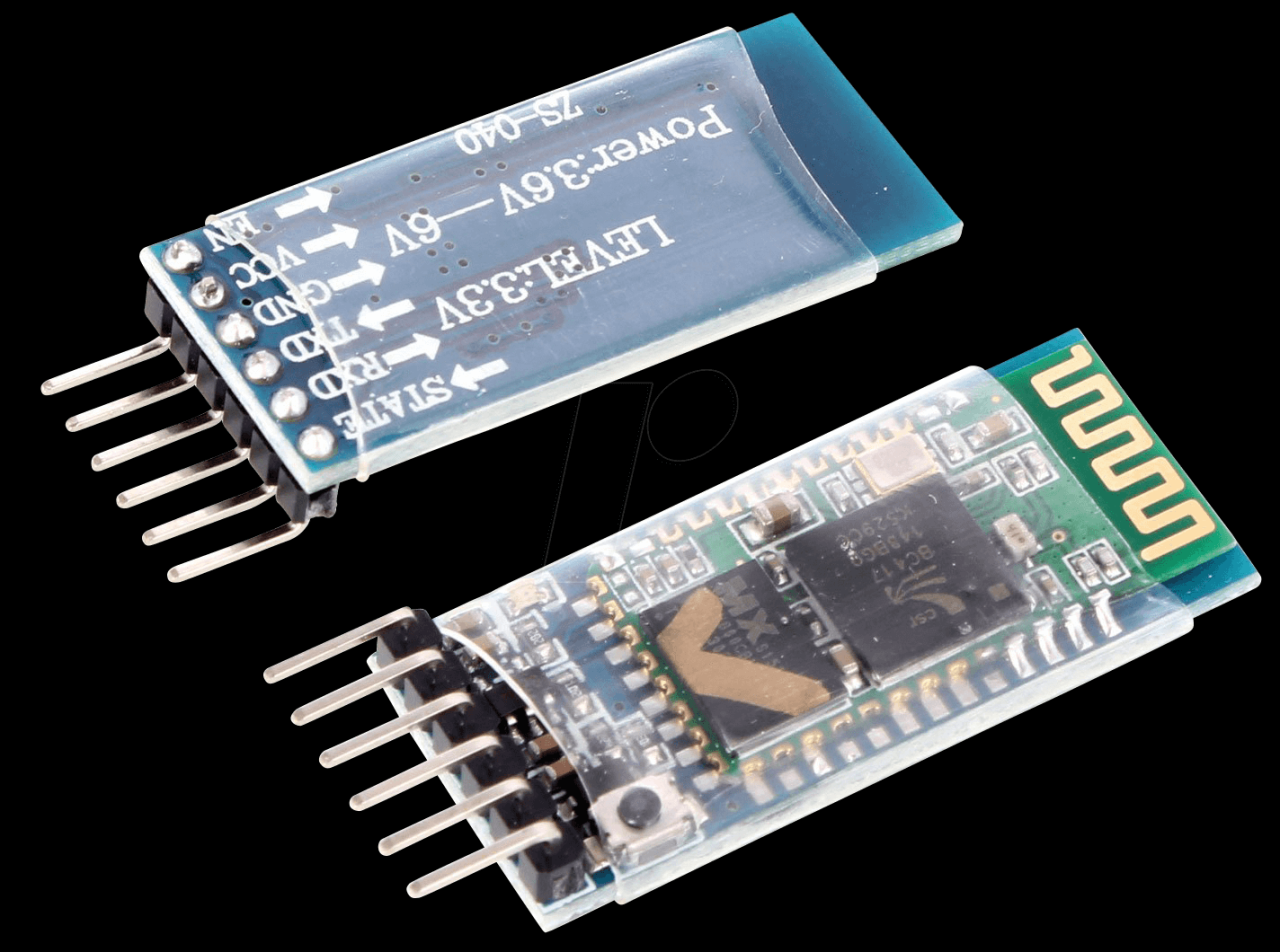

• Modul Bluetooth HC-05: Modul Bluetooth ini berfungsi sebagai penghubung antara perangkat smartphone dan mikrokontroler. HC-05 mendukung komunikasi serial dan dapat diatur sebagai slave/master, sehingga cocok dipakai untuk sistem kendali jarak jauh via Bluetooth.
• Mikrokontroler (misalnya Arduino Uno): Otak dari rangkaian ini, bertugas menerima data dari modul Bluetooth dan mengendalikan relay untuk menyalakan atau mematikan lampu berdasarkan perintah yang diterima.
• Relay (misalnya relay 5V): Komponen ini berfungsi sebagai saklar elektronik yang mampu mengendalikan beban listrik seperti lampu 220V. Relay ini akan diaktifkan atau dinonaktifkan sesuai sinyal dari mikrokontroler.
• Sumber daya listrik (Adapter 5V atau 12V): Menyediakan tenaga yang stabil untuk seluruh rangkaian, terutama untuk modul Bluetooth, mikrokontroler, dan relay.
• Kabel jumper: Untuk menghubungkan berbagai komponen secara fleksibel sesuai skema rangkaian.
• Kabel power dan lampu: Untuk menghubungkan relay ke lampu dan sumber listrik utama.

Perbandingan Spesifikasi dan Fungsi Komponen

Komponen	Spesifikasi Utama	Fungsi
HC-05 Bluetooth Module	Bluetooth 2.0 + EDR, Range 10 meter, Interface serial TTL	Penghubung komunikasi Bluetooth antara smartphone dan mikrokontroler
Mikrokontroler (Arduino Uno)	ATmega328P, 16 MHz, RAM 2 KB, Flash 32 KB	Pengolahan data dan pengendali relay berdasarkan perintah Bluetooth
Relay 5V	Daya maksimum kontak 10A/250V, Coil 5V DC	Saklar elektronik yang mengendalikan lampu bertegangan tinggi
Sumber daya listrik	Adaptor 5V/2A atau 12V/2A	Menyuplai energi ke seluruh rangkaian

Ilustrasi Rangkaian Sistem

Sebuah rangkaian lengkap biasanya terdiri dari modul Bluetooth HC-05 yang terhubung ke pin RX dan TX mikrokontroler. Pin digital output dari mikrokontroler akan terhubung ke sisi coil relay melalui resistor pembatas arus. Relay kemudian digunakan sebagai saklar untuk menghubungkan dan memutus aliran listrik ke lampu utama. Pastikan ground dari semua komponen terhubung agar komunikasi berjalan lancar. Gambarannya kira-kira seperti ini:

• HC-05 terhubung ke Arduino melalui pin serial (RX dan TX)
• Pin digital Arduino terhubung ke relay melalui transistor dan resistor basis
• Catu daya 5V atau 12V menghidupkan seluruh rangkaian
• Relay menghubungkan sumber listrik utama ke lampu, dapat menyalakan atau mematikan sesuai perintah Bluetooth

Langkah Pengaturan Awal dan Konfigurasi Perangkat Keras

1. Pasang modul Bluetooth HC-05 pada breadboard dan hubungkan ke pin RX, TX, VCC, dan GND di Arduino. Pastikan polaritas benar agar modul berfungsi dengan baik.
2. Sambungkan relay ke pin digital Arduino (misalnya D7), serta ke sumber listrik dan lampu sesuai skema rangkaian. Pastikan relay terhubung secara aman dan tahan terhadap tegangan beban lampu.
3. Hubungkan sumber daya listrik ke semua komponen, dan pastikan grounding dari semua bagian terhubung dengan baik untuk menghindari gangguan komunikasi.
4. Pasang dan sambungkan komponen secara fisik sesuai schematic. Periksa kembali semua koneksi sebelum menyalakan rangkaian.
5. Setel modul Bluetooth HC-05 melalui perangkat komputer atau smartphone untuk memastikan komunikasi berfungsi. Biasanya, HC-05 diatur sebagai slave dan diberi nama serta password tertentu agar aman.
6. Sesuaikan kode program di mikrokontroler, termasuk pengaturan pin relay dan komunikasi serial, agar dapat menerima perintah dari perangkat Bluetooth dan mengendalikan relay secara otomatis.

Dengan pengaturan yang tepat dan komponen yang sesuai, sistem pengontrol lampu via Bluetooth ini bisa berjalan lancar dan aman. Pastikan selalu melakukan pengecekan dan pengujian secara berkala agar sistem tetap berfungsi optimal.

Pengaturan dan Konfigurasi Modul Bluetooth HC-05

Setelah modul HC-05 berhasil terhubung ke mikrokontroler, langkah berikutnya adalah melakukan pengaturan dan konfigurasi agar modul dapat berfungsi sesuai kebutuhan. Pengaturan ini meliputi pengaturan mode AT untuk melakukan konfigurasi melalui perintah serial dan penyesuaian baud rate agar komunikasi berjalan lancar. Proses ini sangat penting untuk memastikan modul beroperasi dengan optimal dalam sistem kendali lampu rumah berbasis Bluetooth.

Pengaturan dan konfigurasi yang tepat akan memudahkan kita untuk mengubah parameter, mengatasi masalah koneksi, dan menyesuaikan komunikasi serial sesuai keperluan. Berikut adalah panduan lengkap tentang proses pengaturan dan konfigurasi modul HC-05 yang harus dilakukan sebelum mulai mengontrol lampu rumah secara otomatis melalui Bluetooth.

Penghubungan Modul HC-05 ke Mikrokontroler

Penting untuk memastikan modul HC-05 terhubung dengan benar ke mikrokontroler, baik dari segi pin TX, RX, VCC, dan GND. Umumnya, pin TX dari HC-05 dihubungkan ke pin RX mikrokontroler, dan sebaliknya. Pastikan juga sumber daya yang digunakan sesuai dengan tegangan yang dianjurkan agar modul tidak rusak. Setelah penghubungan fisik selesai, langkah berikutnya adalah mengatur mode AT agar modul dapat menerima perintah konfigurasi.

Pengaturan Mode AT dan Penyesuaian Baud Rate

Mode AT digunakan untuk mengkonfigurasi parameter modul HC-05 seperti nama perangkat, kecepatan baud, mode master/slave, dan parameter lainnya. Biasanya, modul HC-05 akan masuk ke mode AT secara otomatis ketika tidak terhubung ke perangkat lain dan power dinyalakan dalam kondisi tertentu. Jika tidak, kita perlu mengatur mode AT secara manual melalui prosedur berikut:

1. Pastikan modul dalam kondisi tidak terhubung dengan perangkat lain dan sambungkan modul ke komputer atau mikrokontroler dengan pengaturan baud rate default, biasanya 9600 bps.
2. Gunakan terminal serial seperti Arduino Serial Monitor atau software serial terminal lain untuk mengirim perintah AT.
3. Untuk masuk mode AT, tekan tombol reset atau power modul sambil menekan tombol tertentu (jika tersedia), atau cukup kirim karakter ‘AT’ dan tunggu balasan ‘OK’.
4. Setelah berhasil masuk mode AT, lakukan penyesuaian baud rate agar sesuai dengan pengaturan komunikasi, misalnya menjadi 9600, 115200, atau lainnya sesuai kebutuhan.

Contoh Konfigurasi AT yang Diperlukan

Berikut adalah contoh konfigurasi AT yang umum digunakan untuk mengatur modul HC-05:

AT
OK
AT+NAME=SmartLamp
OK
AT+UART=115200,0,0
OK
AT+ROLE=0
OK

Keterangan:

• AT : Perintah dasar untuk memastikan modul merespon. Jika mendapat balasan ‘OK’, berarti modul sudah dalam mode AT.
• AT+NAME=SmartLamp : Mengganti nama Bluetooth menjadi ‘SmartLamp’.
• AT+UART=115200,0,0 : Mengatur baud rate ke 115200 bps. Parameter lainnya adalah stop bit dan parity yang diatur ke 0.
• AT+ROLE=0 : Mengatur modul sebagai slave (perangkat yang akan dikendalikan).

Tabel Parameter Konfigurasi dan Fungsinya

Parameter	Fungsi
AT+NAME	Untuk mengubah nama perangkat Bluetooth yang tampil di perangkat lain.
AT+UART	Menyesuaikan baud rate, stop bits, dan parity untuk komunikasi serial.
AT+ROLE	Menentukan peran modul, 0 untuk slave, 1 untuk master.
AT+PSWD	Pengaturan password pairing Bluetooth.
AT+RESET	Melakukan reset konfigurasi ke pengaturan default atau yang baru disimpan.

Penting untuk melakukan pengaturan tersebut dengan hati-hati dan mencatat parameter yang telah diubah agar proses pengendalian lampu melalui Bluetooth berjalan lancar dan stabil.

Pemrograman Mikrokontroler untuk Mengendalikan Lampu via Bluetooth

Setelah modul Bluetooth HC-05 terhubung dengan mikrokontroler, langkah berikutnya adalah menulis program yang akan memungkinkan mikrokontroler untuk berkomunikasi dengan perangkat Bluetooth dan mengendalikan lampu melalui relay. Pemrograman ini penting agar sistem dapat merespons perintah dari pengguna secara real-time dan memastikan pengendalian yang akurat serta stabil.

Dalam bagian ini, kita akan membahas algoritma dasar yang digunakan dalam pemrograman Arduino IDE, contoh kode lengkap untuk mengendalikan relay berdasarkan data yang diterima, diagram alur proses pengendalian lampu, serta langkah debug dan testing program agar sistem bekerja dengan optimal.

Algoritma Dasar Pengendalian Lampu via Bluetooth

Algoritma ini berfungsi sebagai panduan langkah demi langkah saat menulis program, agar alur kerja berjalan dengan lancar dan sistem mampu merespons perintah Bluetooth secara tepat. Berikut adalah struktur dasar algoritma tersebut:

1. Inisialisasi komunikasi serial dengan baud rate yang sesuai (misalnya 9600 bps) untuk koneksi Bluetooth.
2. Memastikan pin relay diatur sebagai output dan dalam keadaan mati (OFF) saat awal.
3. Menunggu data masuk dari modul Bluetooth.
4. Ketika data diterima, membaca data tersebut dan memeriksa perintah yang dikirimkan (misalnya “ON” atau “OFF”).
5. Jika perintah adalah “ON”, aktifkan relay untuk menyalakan lampu.
6. Jika perintah adalah “OFF”, matikan relay untuk mematikan lampu.
7. Kembali ke langkah 3 untuk menunggu perintah selanjutnya.

Dengan algoritma ini, mikrokontroler dapat terus menerus memantau dan merespons perintah Bluetooth secara efisien dan stabil.

Contoh Kode Program Lengkap


// Definisikan pin relay
const int relayPin = 8;

void setup()
  Serial.begin(9600); // Inisialisasi komunikasi serial
  pinMode(relayPin, OUTPUT);
  digitalWrite(relayPin, LOW); // Pastikan relay mati awalnya


void loop()
  if (Serial.available() > 0)
    String command = Serial.readStringUntil('\n'); // Baca perintah hingga newline
    command.trim(); // Hilangkan spasi dan newline di ujung string

    if (command.equalsIgnoreCase("ON"))
      digitalWrite(relayPin, HIGH); // Nyalakan lampu
     else if (command.equalsIgnoreCase("OFF"))
      digitalWrite(relayPin, LOW); // Matikan lampu






Contoh kode di atas menunjukkan cara sederhana mengendalikan relay berdasarkan data yang diterima dari perangkat Bluetooth. Pastikan perangkat pengirim mengirimkan string “ON” atau “OFF” diikuti dengan newline agar program dapat membacanya dengan benar.

Diagram Alur Pengendalian Lampu

Diagram alur proses pengendalian lampu melalui Bluetooth meliputi langkah-langkah berikut:

1. Start
2. Inisialisasi serial dan pin relay
3. Tunggu data dari Bluetooth
4. Periksa apakah data tersedia
5. Baca data yang masuk
6. Periksa isi data:
• Jika “ON”, aktifkan relay
• Jika “OFF”, nonaktifkan relay
7. Kembali ke langkah 3

Diagram ini membantu memahami proses logika secara visual, memastikan bahwa setiap langkah berjalan sesuai urutan dan memudahkan troubleshooting saat sistem mengalami kendala.

Langkah Debug dan Testing Program

Ketika melakukan pengembangan dan pengujian program, penting untuk melakukan debug secara sistematis agar semua komponen bekerja sesuai harapan. Berikut beberapa langkah yang direkomendasikan:

• Periksa koneksi pin relay dan pastikan terhubung dengan benar.
• Pastikan komunikasi serial berjalan dengan baud rate yang sama antara mikrokontroler dan perangkat Bluetooth.
• Gunakan monitor serial untuk menampilkan data yang diterima sehingga dapat diketahui apa yang dikirim dari perangkat Bluetooth.
• Test pengiriman perintah “ON” dan “OFF” dari perangkat Bluetooth dan pastikan relay merespons dengan benar.
• Jika relay tidak berfungsi, periksa kode, sambungan kabel, dan pastikan relay tidak mengalami kerusakan.
• Gunakan multimeter untuk memeriksa tegangan pada pin relay saat diaktifkan dan dinonaktifkan.
• Perhatikan delay dan debounce jika ada perintah yang tidak terbaca dengan benar, tambahkan delay kecil jika diperlukan.

Dengan mengikuti langkah-langkah ini, pengujian menjadi lebih terstruktur, sehingga sistem dapat diandalkan dan mudah diperbaiki saat menghadapi kendala.

Pengembangan Fitur Tambahan dan Keamanan Sistem

Setelah berhasil mengendalikan lampu melalui koneksi Bluetooth, langkah selanjutnya adalah meningkatkan fungsionalitas dan keamanan sistem agar lebih fleksibel dan aman digunakan. Penambahan fitur seperti kontrol intensitas lampu dan pengaturan waktu otomatis dapat membuat sistem lebih canggih dan sesuai kebutuhan pengguna. Selain itu, penerapan mekanisme keamanan seperti autentikasi Bluetooth penting untuk mencegah akses tidak sah yang bisa membahayakan privasi dan keamanan rumah.

Pada bagian ini, kita akan membahas ide pengembangan fitur tambahan yang dapat diintegrasikan dengan sistem utama, serta langkah-langkah menambahkan modul keamanan seperti autentikasi Bluetooth dan proses pengujian yang perlu dilakukan untuk memastikan sistem bekerja secara maksimal dan aman.

Pengembangan Fitur Kontrol Intensitas dan Waktu Otomatis

Menambah fitur kontrol intensitas lampu memungkinkan pengguna untuk mengatur kecerahan lampu sesuai preferensi melalui aplikasi Bluetooth. Sementara fitur waktu otomatis memungkinkan lampu menyala atau mati secara otomatis berdasarkan jadwal tertentu, meningkatkan kenyamanan dan efisiensi energi.

Beberapa ide pengembangan fitur tersebut meliputi:

• Menggunakan PWM (Pulse Width Modulation) untuk mengatur tingkat kecerahan lampu secara variatif sesuai input pengguna.
• Menambahkan modul RTC (Real Time Clock) untuk mengatur jadwal nyala dan mati lampu secara otomatis sesuai waktu yang diinginkan.
• Pengintegrasian antarmuka pengguna yang memungkinkan pengaturan intensitas dan jadwal secara real-time melalui aplikasi Bluetooth.

Pengembangan ini memerlukan modifikasi pada program mikrokontroler dan penambahan komponen pendukung, kemudian dilakukan pengujian untuk memastikan fitur berjalan sesuai harapan dan tidak mengganggu fungsi utama sistem.

Penambahan Modul Keamanan Melalui Autentikasi Bluetooth

Dalam rangka mengamankan sistem dari akses tak berwenang, implementasi autentikasi Bluetooth menjadi langkah penting. Dengan menambahkan proses autentikasi, hanya pengguna yang memiliki izin yang dapat mengendalikan lampu melalui perangkat Bluetooth tertentu.

Langkah-langkah yang dilakukan meliputi:

1. Mengintegrasikan fitur pairing yang memerlukan kode PIN atau password saat perangkat terhubung pertama kali.
2. Menerapkan enkripsi data selama komunikasi Bluetooth agar data yang dikirim tidak mudah disadap oleh pihak tidak berwenang.
3. Menambahkan fitur otentikasi berbasis token atau password yang harus diverifikasi sebelum perintah dikirim ke mikrokontroler.

Diagram integrasi fitur ini menggambarkan proses autentikasi yang dilakukan sebelum sistem menerima perintah kontrol lampu. Saat perangkat terhubung, pengguna harus memasukkan PIN atau password, kemudian sistem memverifikasi dan mengizinkan akses jika valid.

Diagram Integrasi Fitur Tambahan dengan Sistem Utama

Berikut adalah gambaran sederhana mengenai integrasi fitur tambahan seperti kontrol intensitas, waktu otomatis, dan modul keamanan ke dalam sistem utama:

Komponen Sistem	Fungsi
Bluetooth Module (HC-05)	Penghubung perangkat pengguna dengan mikrokontroler
Microcontroller (seperti Arduino)	Pengolahan data dan kontrol output
PWM Control (untuk intensitas lampu)	Pengaturan tingkat kecerahan lampu
RTC Module	Pengaturan jadwal otomatis nyala/mati lampu
Keamanan Authenticaton (PIN/Password)	Verifikasi akses pengguna
Output Control (relai atau transistor)	Pengendalian saklar lampu

Gambar diagram ini menggambarkan alur komunikasi antara perangkat Bluetooth, mikrokontroler, modul keamanan, dan output lampu, memastikan semua fitur terintegrasi dengan lancar dan aman.

Prosedur Pengujian Fitur Keamanan dan Integrasi

Pengujian menyeluruh sangat penting untuk memastikan fitur keamanan dan integrasi berjalan dengan baik. Berikut adalah langkah-langkah yang perlu dilakukan:

1. Pengujian autentikasi: Coba sambungkan perangkat Bluetooth tanpa memasukkan PIN atau password, pastikan akses ditolak.
2. Pengujian enkripsi: Uji komunikasi data dengan menyadap lalu lintas Bluetooth dan memastikan data terenkripsi tidak bisa dibaca oleh pihak luar.
3. Pengujian fitur kontrol intensitas: Atur tingkat kecerahan melalui aplikasi dan verifikasi perubahan langsung pada lampu.
4. Pengujian kontrol waktu otomatis: Set jadwal nyala/mati dan pastikan lampu mengikuti jadwal yang telah diatur.
5. Pengujian integrasi keseluruhan: Cek semua fitur berjalan bersamaan, termasuk keamanan, kontrol intensitas, dan pengaturan waktu otomatis, untuk memastikan tidak ada konflik atau kegagalan sistem.

Penerapan pengujian ini membantu mengidentifikasi potensi kelemahan sistem sebelum digunakan secara penuh, sehingga pengguna mendapatkan sistem yang aman, andal, dan nyaman.

Ringkasan Penutup

Dengan penerapan sistem mengontrol lampu via Bluetooth ini, kontrol rumah menjadi lebih fleksibel dan modern. Pengetahuan mengenai konfigurasi dan pengembangan fitur tambahan membuka peluang untuk meningkatkan keamanan dan kenyamanan pengguna di masa depan.
