Mengontrol banyak LED dengan rangkaian sederhana memang menantang, tapi dengan memanfaatkan shift register 74HC595, proses ini jadi lebih efisien dan praktis. Teknik ini memungkinkan pengaturan banyak LED hanya dengan sedikit pin dari mikrokontroler, sehingga sangat cocok untuk proyek yang memerlukan tampilan visual menarik.
Pada artikel ini, akan dijelaskan secara lengkap cara kerja shift register 74HC595, skema rangkaian yang tepat, serta pemrograman yang memudahkan pengendalian 8 LED secara serial maupun paralel. Dengan memahami ini, kamu bisa mengembangkan berbagai aplikasi elektronika yang lebih kompleks dan dinamis.
Penjelasan Dasar tentang Shift Register 74HC595
Dalam dunia elektronika digital, mengendalikan banyak perangkat output seperti LED secara efisien sangat penting, terutama ketika mikrokontroler memiliki jumlah pin terbatas. Salah satu solusi yang umum digunakan adalah dengan memanfaatkan shift register, dan salah satu yang paling populer adalah 74HC595. Pada bagian ini, kita akan membahas secara lengkap tentang fungsi, komponen utama, serta keunggulan dari IC ini agar kamu bisa memanfaatkannya dengan optimal dalam berbagai proyek elektronik.
Fungsi dan Komponen Utama dari Shift Register 74HC595
74HC595 adalah sebuah IC shift register seri serial-in, parallel-out yang memungkinkan pengguna untuk mengontrol banyak output LED atau perangkat lain dengan sedikit pin dari mikrokontroler. Fungsi utamanya adalah mengkonversi sinyal serial menjadi output paralel, sehingga data yang dikirim secara berurutan bisa langsung diteruskan ke banyak perangkat secara sekaligus.
Komponen utama dalam 74HC595 meliputi:
- Data Pin (DS): Tempat memasukkan data serial dari mikrokontroler.
- Shift Register: Bagian yang menyimpan data sementara dan menggeser bit data saat ada sinyal clock.
- Storage Register: Menyimpan data sebelum dioutputkan ke pin-paralel.
- Output Pins (Q0 – Q7): Menghubungkan ke LED atau perangkat output lainnya, memungkinkan pengendalian 8 perangkat secara bersamaan.
- Pin Latch (STROBE): Mengatur kapan data dari shift register dipindahkan ke output paralel.
- Sinyal Clock (SH_CP): Menggerakkan data di dalam shift register setiap siklusnya.
- Sinyal Reset (MR): Menghapus semua data yang tersimpan, mengembalikan ke keadaan awal.
Dengan kombinasi pin tersebut, IC ini mampu mengontrol banyak LED hanya dengan tiga pin data dari mikrokontroler, yaitu data, clock, dan latch.
Diagram Blok dan Alur Kerja
Diagram blok dari 74HC595 menunjukkan bagaimana data serial masuk dari mikrokontroler melalui pin DS, kemudian diproses oleh shift register yang bergeser setiap kali sinyal clock diberikan. Setelah data lengkap terkumpul, sinyal latch digunakan untuk memindahkan data ke output paralel dan LED menyala sesuai data yang tersimpan. Diagram ini menggambarkan koneksi dasar:
- Mikrokontroler terhubung ke pin DS (data), SH_CP (clock), dan STROBE (latch) dari 74HC595.
- Pin output Q0 sampai Q7 terhubung ke LED melalui resistor pembatas arus.
- Power supply +5V dan ground terhubung ke IC agar berfungsi dengan benar.
Dalam alur kerja, prosesnya adalah sebagai berikut: mikrokontroler mengirim data serial satu bit demi satu, setiap bit digeser ke dalam shift register dengan sinyal clock. Setelah semua data terkirim, sinyal latch diberikan agar data tersebut dipindahkan ke output dan LED menyala sesuai dengan data yang dikirimkan.
Keunggulan Penggunaan Shift Register 74HC595
Pemanfaatan 74HC595 dalam rangkaian sangat menguntungkan, terutama dari segi efisiensi pin dan kemudahan pengendalian banyak perangkat output. Berikut beberapa keunggulannya:
- Penghematan Pin Mikrocontroller: Hanya membutuhkan tiga pin untuk mengendalikan hingga 8 LED sekaligus, sangat cocok untuk mikrokontroler dengan jumlah pin terbatas seperti Arduino Uno.
- Skalabilitas: Dapat digunakan secara berantai dengan IC lain, sehingga jumlah output bisa bertambah tanpa menambah pin mikrokontroler.
- Pengendalian Serentak: Memungkinkan pengaturan banyak LED secara bersamaan, cocok untuk tampilan indikator, bar graph, atau display lain.
- Pengoperasian Mudah: Dengan sinyal clock dan latch yang simpel, kontrol data menjadi lebih terorganisir dan stabil.
Penggunaan shift register ini sangat cocok dalam aplikasi yang membutuhkan tampilan LED yang dinamis, seperti indikator indikator status, tampilan angka, ataupun membuat rangkaian display yang kompleks tanpa membebani pin mikrokontroler.
Pinout 74HC595 beserta Fungsi dan Penempatannya
| Pin | Fungsi | Penempatan |
|---|---|---|
| 1 | Q1 | Output paralel ke LED 1 |
| 2 | Q2 | Output paralel ke LED 2 |
| 3 | Q3 | Output paralel ke LED 3 |
| 4 | Q4 | Output paralel ke LED 4 |
| 5 | Q5 | Output paralel ke LED 5 |
| 6 | Q6 | Output paralel ke LED 6 |
| 7 | Q7 | Output paralel ke LED 7 |
| 8 | Q0 | Output paralel ke LED 0 |
| 9 | GND | Ground |
| 10 | Q7′ | Serial out (untuk chain IC lain) |
| 11 | SH_CP | Shift register clock input |
| 12 | STROBE / RCK | Latch pin, memindahkan data ke output |
| 13 | DS | Serial data input |
| 14 | OE | Output enable (biasanya di ground-kan) |
| 15 | MR | Master reset (menghapus data) |
| 16 | VCC | Supply voltage (+5V) |
Skema Rangkaian Menggunakan 74HC595 untuk Mengontrol 8 LED
Dalam rangkaian ini, kita akan membahas bagaimana menyusun skema lengkap yang memungkinkan pengendalian delapan LED secara efisien menggunakan shift register 74HC595. Pendekatan ini sangat berguna ketika mikrokontroler memiliki jumlah pin terbatas, namun membutuhkan kendali banyak LED sekaligus. Dengan memahami langkah-langkah penyusunan rangkaian, komponen yang diperlukan, serta prosedur pengkabelan yang aman, kita dapat menciptakan sistem yang stabil dan mudah dioperasikan.
Penyusunan Skema Rangkaian Lengkap
Langkah-langkah utama dalam merancang skema rangkaian ini meliputi pengaturan posisi komponen secara rapi dan memastikan setiap koneksi berjalan sesuai dengan fungsinya. Dimulai dari menghubungkan mikrokontroler ke shift register, kemudian menyambungkan output shift register ke LED melalui resistor, serta memastikan ground dan supply terhubung dengan baik. Rangkaian ini harus memperhatikan alur sinyal dari mikrokontroler ke shift register dan dari shift register ke LED untuk memastikan semua LED dapat dikendalikan dengan benar.
Tabel Komponen yang Digunakan
| Nama Komponen | Spesifikasi | Keterangan |
|---|---|---|
| Microcontroller | Arduino Uno (misalnya) | Sebagai pengendali utama dan sumber sinyal data |
| Shift Register 74HC595 | IC TSSOP/ DIP 16 pin | Mengendalikan 8 LED dari satu pin mikrokontroler |
| LED | 5V, warna merah, hijau, biru (opsional) | Indikator visual status |
| Resistor | 220Ω – 330Ω | Untuk membatasi arus ke LED agar tidak merusak LED |
| Resistor Pull-down | 10KΩ | Untuk memastikan sinyal stabil saat tidak aktif |
| Power Supply | 5V DC | Sumber daya utama rangkaian |
| Penghubung Kabel Jumper | Jumper male-female | Untuk menghubungkan antar pin dan komponen |

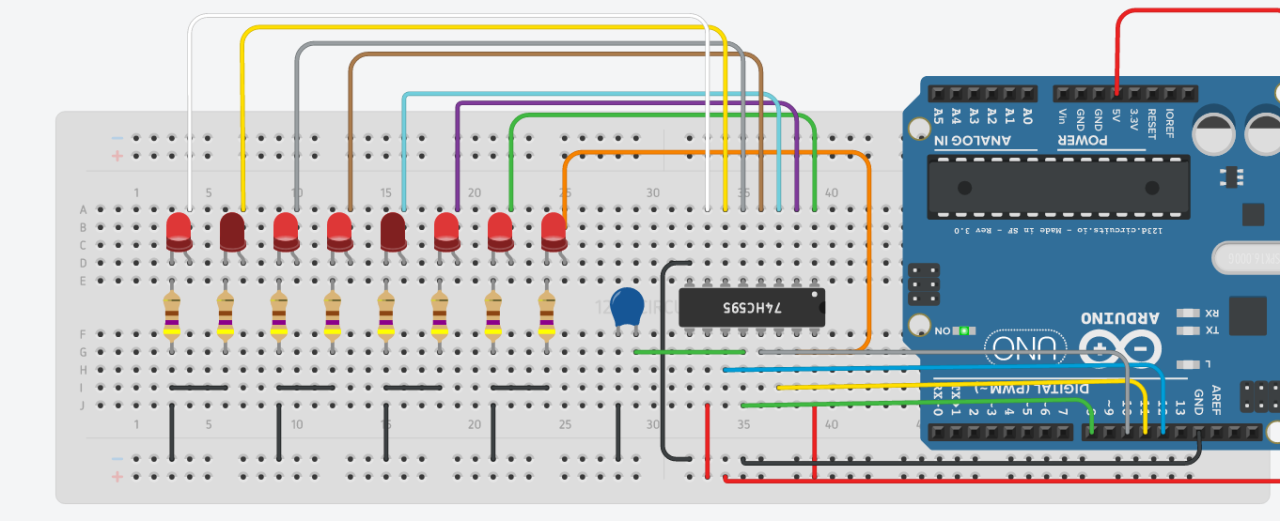

Diagram Rangkaian Koneksi
Diagram rangkaian ini menggambarkan bagaimana mikrokontroler terhubung ke shift register dan dari shift register ke LED. Koneksi utama meliputi:
- Pin data dari mikrokontroler (misalnya pin digital) terhubung ke pin Data (SER) 74HC595
- Pin clock dari mikrokontroler terhubung ke pin SH_CP (Shift Clock) 74HC595
- Pin latch dari mikrokontroler terhubung ke pin ST_CP (Storage Register Clock) 74HC595
- VCC dan GND dari mikrokontroler dan IC dihubungkan ke sumber daya dan ground secara bersamaan
- Output dari Q0 sampai Q7 pada 74HC595 dihubungkan ke anoda LED melalui resistor terbatas arus
Setiap LED ditempatkan secara seri dengan resistor untuk mencegah arus berlebih yang dapat merusak LED dan IC. Koneksi ground dari LED dan resistor dihubungkan ke ground utama rangkaian. Pada rangkaian ini, pin output shift register akan mengendalikan nyala atau matinya masing-masing LED berdasarkan data yang dikirim dari mikrokontroler.
Prosedur Pengkabelan yang Aman dan Efisien
Pengkabelan yang baik adalah kunci agar rangkaian berfungsi stabil dan aman. Berikut langkah-langkah yang direkomendasikan:
- Pastikan sumber daya 5V terhubung dengan stabil dan tidak ada korsleting. Gunakan power supply yang sesuai dan berkualitas.
- Gunakan kabel jumper berkualitas untuk menghubungkan semua pin secara rapi dan tidak acak, supaya memudahkan tracing jika terjadi masalah.
- Hubungkan pin data, clock, dan latch dari mikrokontroler ke pin yang sesuai di IC 74HC595. Pastikan koneksi tidak longgar dan terpasang dengan baik.
- Pasang resistor terbatas arus pada setiap jalur LED ke output shift register. Resistor ini penting untuk melindungi LED dan IC dari arus berlebih.
- Pastikan ground dari semua komponen terhubung ke ground utama secara bersama-sama untuk menghindari potensi berbeda yang bisa menyebabkan kerusakan.
- Jalankan rangkaian dengan memeriksa kembali semua koneksi sebelum dihidupkan. Pastikan tidak ada kabel yang salah sambung atau korsleting.
- Gunakan breadboard selama tahap percobaan agar bisa mudah melakukan perubahan dan memastikan semua rangkaian berjalan dengan baik sebelum membuat rangkaian permanen.
Dengan mengikuti prosedur pengkabelan ini, rangkaian akan berjalan stabil dan aman, serta memudahkan proses troubleshooting jika terjadi kendala di kemudian hari.
Pemrograman untuk Menggunakan Shift Register 74HC595
Setelah rangkaian fisik dan skema rangkaian selesai disusun, langkah berikutnya adalah menulis kode program agar LED dapat dikendalikan sesuai keinginan. Pemrograman ini menjadi kunci utama dalam mengontrol pola pencahayaan LED yang dihasilkan melalui shift register. Dengan pengaturan kode yang tepat, kita bisa menampilkan berbagai pola menarik, mulai dari nyala bergantian hingga efek berkedip yang dinamis.
Pemrograman untuk shift register 74HC595 melibatkan proses pengiriman data serial dari mikrokontroler ke register, dan kemudian data tersebut diubah menjadi sinyal output yang mengontrol LED. Selain itu, pengaturan pin mikrokontroler yang terhubung ke pin shift register juga harus dilakukan secara tepat agar komunikasi berjalan lancar. Mari kita bahas langkah-langkah penulisan kode lengkap beserta contoh dan penjelasannya.
Langkah-langkah Penulisan Kode Mengontrol LED Melalui Shift Register
- Inisialisasi pin digital sebagai output. Pin yang biasanya digunakan adalah Data (SER), Clock (SRCLK), dan Latch (RCLK).
- Setiap kali ingin mengubah pola LED, buat data array atau variabel yang berisi bit yang merepresentasikan keadaan LED (menyala/mati).
- Gunakan fungsi untuk mengirim data serial ke shift register dengan menggeser bit satu per satu dari data ke register.
- Trigger pin latch untuk memindahkan data dari register ke output sehingga LED menyala sesuai pola yang diinginkan.
- Ulangi proses pengiriman data untuk membuat pola yang berbeda sesuai kebutuhan.
Dengan mengikuti langkah-langkah ini, Anda bisa mengontrol LED secara fleksibel dan mudah mengatur pola pencahayaan yang berbeda-beda, hanya melalui kode program yang simpel dan efisien.
Contoh Kode Lengkap dan Penjelasannya
// Definisikan pin yang terhubung ke shift register
const int dataPin = 2; // Pin data (SER)
const int clockPin = 3; // Pin clock (SRCLK)
const int latchPin = 4; // Pin latch (RCLK)
void setup()
// Atur pin sebagai output
pinMode(dataPin, OUTPUT);
pinMode(clockPin, OUTPUT);
pinMode(latchPin, OUTPUT);
void loop()
// Contoh pola: LED menyala satu per satu dari posisi 1 sampai 8
for (int i = 0; i < 8; i++)
byte data = 1 << i; // Menggeser bit untuk menyalakan LED tertentu
sendData(data);
delay(300); // Tunda 300ms agar terlihat nyala bergantian
// Pola lain: LED berkedip semua
sendData(0xFF); // Semua LED menyala
delay(500);
sendData(0x00); // Semua LED mati
delay(500);
// Fungsi untuk mengirim data ke shift register
void sendData(byte data)
digitalWrite(latchPin, LOW); // Matikan latch agar data tidak langsung tampil
shiftOut(dataPin, clockPin, MSBFIRST, data); // Kirim data bit demi bit
digitalWrite(latchPin, HIGH); // Aktifkan latch untuk memindahkan data ke output
Dalam kode ini, fungsi shiftOut() dari Arduino digunakan untuk mengirim data secara serial ke shift register. Fungsi ini mengirimkan byte yang berisi pola LED yang diinginkan. Pengaturan pin dilakukan di awal, kemudian pola-pola berbeda bisa dibuat dengan mengubah nilai data yang dikirim.
Tabel Fungsi Utama dalam Kode
| Fungsi | Deskripsi |
|---|---|
| pinMode() | Menetapkan pin tertentu sebagai output agar dapat mengirim sinyal ke shift register. |
| digitalWrite() | Mengatur pin digital menjadi HIGH atau LOW, misalnya untuk mengaktifkan latch. |
| shiftOut() | Mengirim data secara serial ke shift register, dari bit paling signifikan atau paling tidak signifikan sesuai pengaturan. |
| delay() | Memberikan jeda waktu tertentu agar pola tampak lebih jelas dan tidak bergerak terlalu cepat. |
| sendData() | Fungsi custom yang menggabungkan proses pengiriman data dan pengaturan latch agar data muncul di output. |
Pola Pencahayaan LED yang Berbeda dan Diagram Blok Data
Contoh pola pencahayaan yang menarik bisa dibuat dengan mengubah data yang dikirim ke shift register. Misalnya, pola nyala bergantian, berkedip merata, atau membentuk bentuk tertentu. Berikut adalah beberapa contoh pola:
- Pola 1: Satu LED menyala bergilir dari posisi 1 hingga 8.
- Pola 2: Semua LED menyala bersamaan, lalu mati bergantian.
- Pola 3:LED menyala dari tengah ke tepi atau sebaliknya, membentuk efek bergerak.
Diagram blok alur data akan menggambarkan urutan pengiriman data dari mikrokontroler ke shift register, dimana data serial dikirim bit demi bit, kemudian latch menampilkan data tersebut secara bersamaan ke LED. Diagram ini membantu memahami proses transmisi data dan sinkronisasi yang terjadi.
Implementasi Kontrol LED Secara Serial dan Paralel
Setelah kita memahami bagaimana shift register 74HC595 bisa mengendalikan beberapa LED secara efisien, sekarang saatnya membahas bagaimana mengatur pola pencahayaan LED secara serial dan paralel. Pendekatan ini sangat penting agar kita dapat menampilkan berbagai pola cahaya yang menarik dan dinamis sesuai kebutuhan aplikasi, mulai dari indikator sederhana sampai tampilan yang kompleks.
Pada bagian ini, kita akan melihat cara pengaturan LED secara serial melalui shift register, serta bagaimana membuat pola yang berubah secara dinamis. Selain itu, kita akan menyusun langkah-langkah lengkap pengiriman data dan mengulas teknik reset serta sinkronisasi yang memastikan LED menyala sesuai pola yang diinginkan.
Pengaturan LED Secara Serial Menggunakan Shift Register
Pengaturan LED secara serial memanfaatkan kemampuan shift register untuk menerima data bit satu per satu melalui jalur data (SER), kemudian dipindahkan ke output secara otomatis. Teknik ini memungkinkan pengontrolan banyak LED dengan sedikit pin mikrokontroler maupun Arduino. Untuk mengatur pola LED secara serial, proses pengiriman data dilakukan secara berurutan dimulai dari bit paling signifikan hingga paling tidak signifikan, sesuai pola yang diinginkan.
Langkah utama dalam pengaturan serial ini meliputi:
- Menyiapkan data biner yang merepresentasikan pola LED yang ingin ditampilkan.
- Pengiriman data secara serial melalui jalur data ke shift register satu per satu, dimulai dari bit paling atas.
- Pengaktifan proses latch setelah seluruh data dikirimkan agar pola muncul di output LED secara bersamaan.
Dengan menggunakan pendekatan ini, kita bisa dengan mudah mengganti pola LED secara dinamis dengan mengubah data yang dikirimkan melalui serial. Teknik ini sangat efisien untuk tampilan yang memerlukan perubahan pola secara cepat dan berulang-ulang.
Pengubahan Pola Pencahayaan LED Secara Dinamis
Mengubah pola LED secara dinamis memerlukan proses pengiriman data yang dilakukan secara berulang dan otomatis, sehingga LED dapat menampilkan pola berbeda secara bergantian. Untuk mencapai ini, kita bisa mengimplementasikan sebuah programmed loop yang mengubah data pola secara berkala dan mengirimkannya ke shift register.
Contohnya, kita bisa membuat pola seperti nyala bergiliran dari LED 1 ke LED 8, atau pola tertentu seperti LED menyala dari kiri ke kanan dan sebaliknya. Teknik ini memanfaatkan fungsi delay untuk memberi waktu agar pola terlihat oleh mata manusia, serta fungsi pengiriman data yang otomatis dipanggil secara berkala.
Langkah-langkah Pengiriman Data Secara Lengkap
| Langkah | Deskripsi |
|---|---|
| 1 | Siapkan data pola dalam bentuk byte (misalnya 0b00000001 untuk LED pertama menyala). |
| 2 | Kirim data bit demi bit dari MSB ke LSB melalui jalur data ke shift register. |
| 3 | Pastikan sinyal clock diaktifkan untuk mem shift data ke register internal. |
| 4 | Setel sinyal latch HIGH untuk menampilkan data di output LED. |
| 5 | Ulangi proses pengiriman data untuk pola berikutnya, sesuai pola yang diinginkan. |
| 6 | Gunakan delay agar pola terlihat dinamis dan tidak terlalu cepat atau lambat. |
Langkah-langkah ini harus diulang secara berurutan dan terstruktur agar pola LED tampil sesuai keinginan dan sinkronisasi data tetap terjaga dengan baik.
Teknik Reset dan Sinkronisasi Data
Agar pola LED yang tampil benar-benar sesuai dengan data yang dikirimkan, diperlukan teknik reset dan sinkronisasi yang tepat. Teknik ini memastikan bahwa data yang dimasukkan ke shift register tidak tertukar dan semua LED menyala sesuai pola yang diinginkan.
Langkah utama dalam reset adalah:
- Memastikan sinyal latch dalam keadaan LOW sebelum mengirim data baru agar output tidak berubah saat proses pengiriman berlangsung.
- Setelah data dikirimkan lengkap, aktifkan kembali sinyal latch menjadi HIGH untuk memindahkan data dari register internal ke output LED secara bersamaan.
- Jika diperlukan, lakukan reset dengan mengatur semua output menjadi LOW sebelum mengirim pola baru, agar tampilan pola baru tidak bercampur dengan pola sebelumnya.
Sinkronisasi data dilakukan dengan memastikan bahwa semua proses pengiriman data dan latch dilakukan secara berurutan dan tepat waktu. Teknik ini penting agar LED menampilkan pola yang akurat dan tidak ambigu, serta menjaga kestabilan tampilan pola secara keseluruhan.
Analisis Kinerja Sistem dan Troubleshooting
Penggunaan shift register 74HC595 memang sangat membantu dalam mengendalikan banyak LED dengan sedikit pin mikrokontroler, namun tentu saja dalam praktiknya, ada faktor-faktor tertentu yang mempengaruhi performa sistem ini. Mengidentifikasi potensi masalah serta mengetahui langkah troubleshooting yang tepat sangat penting agar sistem tetap berjalan optimal dan tidak mengalami gangguan yang tidak diinginkan.
Pada bagian ini, kita akan membahas faktor-faktor yang mempengaruhi kinerja, tabel potensi masalah lengkap dengan solusi praktis, demonstrasi troubleshooting lengkap, serta contoh situasi nyata yang sering terjadi dan cara mengatasinya secara detail.
Faktor-Faktor yang Mempengaruhi Kinerja Kontrol LED Menggunakan 74HC595
Beberapa faktor utama yang dapat mempengaruhi kinerja sistem kendali LED menggunakan 74HC595 meliputi kestabilan tegangan suplai, kualitas sambungan rangkaian, kecepatan sinyal data, serta kondisi perangkat keras dan perangkat lunak yang digunakan. Setiap aspek ini harus diperhatikan agar sistem berfungsi dengan lancar dan tidak menimbulkan masalah seperti LED yang tidak menyala, nyala tidak merata, atau bahkan kerusakan komponen.
- Tegangan suplai yang tidak stabil: Fluktuasi tegangan bisa menyebabkan shift register tidak berfungsi secara konsisten, sehingga LED tidak menyala sesuai urutan atau tampak redup.
- Kualitas sambungan kabel: Sambungan longgar atau kabel yang buruk bisa menyebabkan sinyal tidak sampai ke shift register dengan sempurna, menyebabkan gangguan pada tampilan LED.
- Kecepatan transfer data: Jika sinyal data dikirim terlalu cepat atau terlalu lambat dari mikrokontroler, data yang diterima bisa salah atau tertukar, mengakibatkan LED menyala tidak sesuai urutan.
- Kerusakan perangkat keras: Komponen 74HC595 yang sudah usang atau rusak akan mengakibatkan output tidak stabil, bahkan bisa merusak LED yang terhubung.
- Implementasi perangkat lunak: Program yang tidak mengatur waktu antar pengiriman data atau salah dalam logika pengendalian bisa menyebabkan kendala performa.
Tabel Potensi Masalah Umum dan Solusi Praktis
| Masalah Umum | Gejala | Solusi Praktis |
|---|---|---|
| LED tidak menyala sama sekali | Tidak ada LED yang menyala saat sistem diaktifkan | Periksa sambungan kabel, pastikan semua terhubung dengan benar dan kuat. Cek tegangan suplai dan pastikan sesuai spesifikasi 74HC595 (biasanya 5V). |
| LED menyala tapi tidak berurutan | Urutan LED acak atau tidak sesuai program | Periksa kode program dan pastikan data dikirim dengan urutan yang benar. Periksa juga kecepatan transfer data dan pastikan tidak terlalu cepat. |
| Beberapa LED redup atau menyala secara tidak merata | Tampilan LED tidak konsisten dan terlihat redup | Periksa suplai daya, pastikan tidak ada beban berlebih, dan gunakan resistor yang sesuai untuk setiap LED agar arus tidak berlebihan. |
| Sinyal tidak terbaca di shift register | Tidak ada perubahan tampilan LED saat program berjalan | Periksa koneksi data, clock, dan latch. Pastikan pin-pin tersebut tersambung dengan benar dan tidak ada yang longgar. |
| Kerusakan hardware | Sistem tidak merespon sama sekali bahkan setelah pengecekan | Ganti komponen 74HC595 yang dicurigai rusak dan pastikan perangkat lain seperti mikrokontroler berfungsi dengan baik. |
Demonstrasi Troubleshooting Lengkap
Misalnya, saat sistem tampaknya tidak berfungsi dan semua LED tidak menyala, langkah-langkah troubleshooting berikut bisa dilakukan:
- Periksa sumber daya: Pastikan mikrokontroler dan 74HC595 mendapatkan suplai tegangan yang cukup dan stabil. Gunakan multimeter untuk memastikan tegangan di pin VCC dan GND sesuai standar (biasanya 5V).
- Periksa koneksi fisik: Pastikan semua kabel data, clock, dan latch terhubung dengan benar dan tidak longgar. Periksa juga sambungan ground.
- Uji perangkat keras: Coba ganti 74HC595 dengan yang baru atau yang diketahui berfungsi. Jika LED menyala setelah diganti, kemungkinan kerusakan pada IC sebelumnya.
- Periksa program: Pastikan kode program telah diunggah dengan benar dan sesuai dengan konfigurasi pin. Cek logika pengiriman data ke shift register.
- Uji sinyal: Gunakan oscilloscope atau multimeter dengan fungsi pengukuran pulsa digital untuk memastikan sinyal clock dan data dikirim dengan tepat.
- Perhatikan waktu delay: Pastikan jeda antar pengiriman data cukup agar shift register dapat memuat dan menampilkan data dengan benar.
- Uji satu per satu: Coba jalankan program sederhana yang hanya menyalakan satu LED terlebih dahulu untuk memastikan fungsi dasar berjalan.
Dengan mengikuti langkah-langkah ini secara metodis, Anda dapat mengidentifikasi dan memperbaiki masalah yang terjadi secara efisien, sehingga sistem kendali LED Anda dapat berjalan dengan optimal.
Contoh Situasi Nyata dan Cara Mengatasinya
Sebuah proyek sekolah atau laboratorium mungkin mengalami masalah ketika LED tidak menyala sama sekali meskipun rangkaian terlihat benar. Dalam kasus ini, sering kali penyebabnya adalah sambungan kabel yang longgar atau salah satu komponen IC yang rusak akibat tegangan terlalu tinggi atau arus berlebih. Solusi praktisnya adalah melakukan pengecekan koneksi secara menyeluruh menggunakan multimeter, kemudian mengganti komponen yang dicurigai rusak. Selain itu, memastikan bahwa program sudah benar dan sesuai konfigurasi hardware juga sangat penting untuk menghindari kesalahan pengendalian fitur LED.
Ringkasan Akhir
Dengan memahami penggunaan shift register 74HC595, pengendalian banyak LED menjadi lebih efisien dan fleksibel. Kemampuan mengatur pola pencahayaan secara serial maupun paralel membuka peluang inovasi baru dalam berbagai proyek elektronik dan tampilan visual yang menarik. Semoga pengetahuan ini menjadi langkah awal untuk menciptakan karya yang lebih keren dan fungsional.
