Membaca kartu RFID Mifare RC522 menjadi solusi praktis untuk sistem akses pintu yang aman dan efisien. Dengan teknologi canggih ini, pengelolaan akses menjadi lebih cepat dan terkontrol tanpa harus menggunakan kunci fisik.
Pada artikel ini, akan dibahas komponen utama, prinsip kerja, pemrograman, serta langkah-langkah pengembangan sistem keamanan berbasis RFID RC522 yang cocok untuk berbagai aplikasi pintu otomatis.
Komponen dan perangkat keras yang digunakan dalam membaca kartu RFID Mifare RC522
Dalam membangun sistem akses pintu berbasis RFID, pemilihan komponen yang tepat adalah kunci agar sistem berjalan dengan lancar dan efisien. RC522 sebagai modul RFID populer menawarkan kemudahan integrasi dan biaya yang terjangkau. Sebelum memulai pengerjaan, penting untuk memahami komponen utama yang diperlukan serta bagaimana menghubungkan semuanya agar dapat membaca data dari kartu RFID secara akurat.
Berikut penjabaran lengkap mengenai komponen yang dibutuhkan, perbandingan modul RC522 yang tersedia di pasaran, serta panduan pemasangan dan rangkaian lengkapnya.
Komponen utama yang diperlukan untuk sistem RFID berbasis RC522
Sistem RFID berbasis modul RC522 memerlukan beberapa komponen utama agar dapat berfungsi dengan optimal. Komponen-komponen ini harus dipilih sesuai kebutuhan dan kompatibilitasnya agar proses pembacaan kartu berjalan lancar dan stabil.

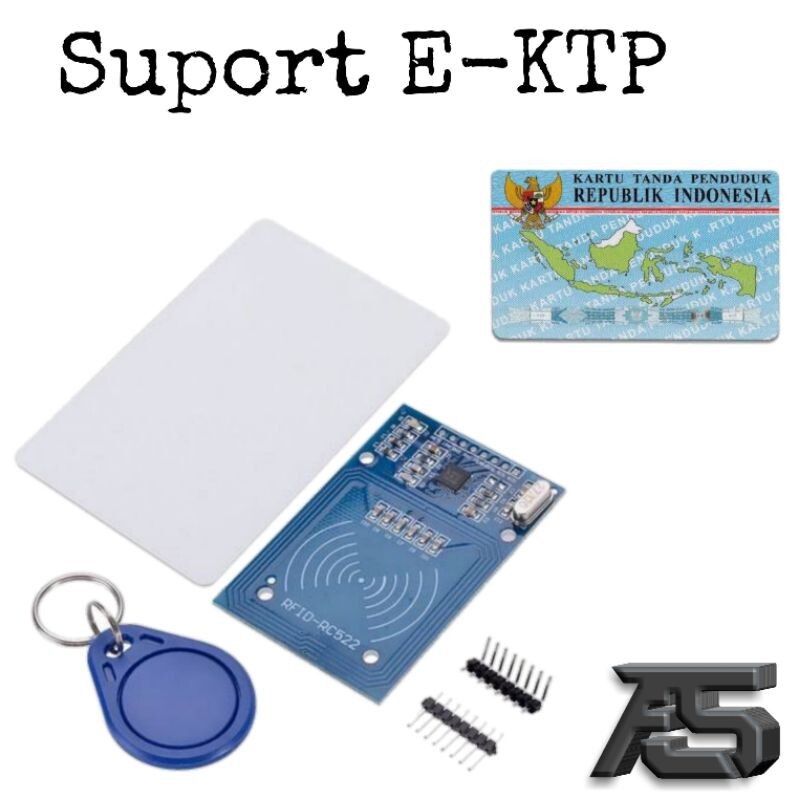

- Modul RFID RC522: Modul ini berfungsi sebagai perangkat utama yang membaca data dari kartu RFID Mifare. Tersedia berbagai variasi dari produsen berbeda, namun secara fungsi tetap sama.
- Mikrokontroler (Arduino, ESP32, atau lainnya): Otak dari sistem yang memproses data yang didapat dari RC522 dan mengontrol output seperti buka kunci pintu atau indikator LED.
- Kabel Jumper: Untuk menghubungkan modul RC522 ke mikrokontroler secara jumper secara mudah dan cepat.
- Power supply: Memberikan daya yang stabil ke seluruh rangkaian, biasanya 5V DC untuk Arduino dan variatif untuk ESP32 tergantung modelnya.
- LED dan Resistor: Sebagai indikator status sistem, misalnya menyala saat kartu terdeteksi dan berhasil dibaca.
- Buzzer (opsional): Memberikan notifikasi suara saat kartu terdeteksi atau akses ditolak.
Perbandingan fitur dan spesifikasi modul RC522 di pasaran
Berbagai modul RC522 tersedia dengan sedikit perbedaan dalam fitur dan spesifikasi, yang bisa mempengaruhi pilihan sesuai kebutuhan proyek. Berikut tabel perbandingan dari beberapa modul RC522 yang umum ditemukan:
| Merk/Model | Frequensi Operasi | Interface | Dimensi | Harga Perkiraan | Ketersediaan |
|---|---|---|---|---|---|
| RC522 Original | 13.56 MHz | I2C, SPI, UART | ± 4 x 6 cm | Rp30.000 – Rp50.000 | Sangat mudah didapat di toko online dan pasar elektronik |
| Clone RC522 | 13.56 MHz | I2C, SPI, UART | Serupa dengan original | Rp20.000 – Rp40.000 | Lebih murah, tapi kualitas bervariasi |
| Mini RC522 | 13.56 MHz | I2C, SPI | Lebih kecil dan ringkas | Rp25.000 – Rp45.000 | Cocok untuk ruang terbatas |
Perbedaan utama biasanya terletak pada ukuran, kestabilan sinyal, dan kualitas komponen. Meski clone lebih murah, sebaiknya memilih yang original untuk keandalan jangka panjang.
Pemasangan dan koneksi perangkat keras ke mikrokontroler
Setelah mengetahui komponen yang dibutuhkan, langkah berikutnya adalah menghubungkan modul RC522 ke mikrokontroler seperti Arduino atau ESP32. Pemasangan yang benar memastikan komunikasi berjalan lancar dan data kartu RFID dapat terbaca dengan baik.
- Mempersiapkan pin koneksi: Modul RC522 umumnya memiliki pin VCC, GND, RST, SDA (SS), SCK, MOSI, dan MISO. Pastikan pin ini sesuai dengan pin yang akan digunakan pada mikrokontroler.
- Koneksi ke Arduino Uno:
- VCC ke 3.3V atau 5V (tergantung modul, biasanya 3.3V)
- GND ke GND
- SDA ke pin digital 10 (atau pin lain sesuai konfigurasi)
- SCK ke pin digital 13
- MOSI ke pin digital 11
- MISO ke pin digital 12
- RST ke pin digital 9 (opsional, tergantung library)
- Koneksi ke ESP32:
- VCC ke 3.3V
- GND ke GND
- SDA ke GPIO 21
- SCK ke GPIO 18
- MOSI ke GPIO 23
- MISO ke GPIO 19
- RST ke GPIO 22
Penting untuk memastikan kabel terpasang dengan benar dan tidak longgar agar sinyal tetap stabil selama proses pembacaan kartu RFID berlangsung.
Contoh diagram rangkaian lengkap dengan penjelasan tiap koneksi
Sebuah rangkaian lengkap akan menunjukkan hubungan langsung antara modul RC522 dan mikrokontroler. Diagram ini membantu dalam memastikan setiap koneksi tepat dan sesuai standar.
Diagram rangkaian biasanya memperlihatkan modul RC522 dihubungkan melalui pin VCC dan GND ke sumber daya, serta garis SPI (SDA, SCK, MOSI, MISO) terhubung ke pin digital yang sesuai pada mikrokontroler. Pin RST juga dihubungkan langsung ke salah satu GPIO untuk reset dan pengendalian komunikasi.
Contoh penjelasan rangkaian:
- Modul RC522 dihubungkan ke pin 3.3V agar mendapatkan daya yang stabil dan sesuai spesifikasi modul.
- GND dihubungkan ke ground untuk referensi tegangan yang sama.
- Pin SDA (atau SS) dihubungkan ke pin digital 10 pada Arduino sebagai jalur komunikasi SPI Chip Select.
- Pin SCK ke pin digital 13, yang berfungsi sebagai clock untuk komunikasi SPI.
- Pin MOSI ke pin digital 11, untuk data keluar dari mikrokontroler ke modul RFID.
- Pin MISO ke pin digital 12, untuk data masuk dari modul ke mikrokontroler.
- Pin RST dihubungkan ke pin digital 9 untuk mengendalikan reset modul RFID.
Dengan diagram ini, proses pemasangan menjadi lebih mudah dan terstruktur, sehingga sistem dapat bekerja secara optimal tanpa kendala koneksi.
Prinsip kerja dan mekanisme pemindaian kartu RFID Mifare RC522
Dalam sistem akses pintu yang menggunakan RFID, memahami cara kerja dan proses pemindaian kartu adalah hal penting agar sistem dapat berfungsi secara optimal. RC522 sebagai salah satu modul RFID populer beroperasi melalui mekanisme komunikasi tertentu yang memungkinkan pembacaan data dari kartu RFID Mifare secara efisien dan aman.
Proses membaca data dari kartu RFID Mifare RC522 tidak hanya sekadar mendeteksi keberadaan kartu di dekat modul, melainkan melibatkan rangkaian langkah teknis yang memastikan data yang tertanam pada kartu berhasil diambil dan diproses oleh sistem. Berikut penjelasan lengkap mengenai mekanisme tersebut dan teknologi yang digunakan.
Langkah-langkah proses membaca data dari kartu RFID menggunakan RC522
Proses pemindaian kartu RFID Mifare RC522 dilakukan melalui beberapa tahap yang diatur secara berurutan agar data dapat diambil dengan akurat. Tahapan ini meliputi:
- Inisialisasi Modul: Modul RC522 dihidupkan dan disiapkan untuk komunikasi dengan perangkat pengendali seperti mikrokontroler.
- Deteksi Kartu: Saat kartu didekatkan ke antena, modul memantau keberadaan kartu dengan mengirimkan sinyal RFID dan menunggu adanya respon dari kartu.
- Anti-collision dan Seleksi Kartu: Jika ada lebih dari satu kartu dalam cakupan, modul melakukan proses anti-collision untuk memastikan hanya satu kartu yang teridentifikasi. Setelah itu, kartu yang dikenali dipilih untuk proses berikutnya.
- Authentikasi: Sebelum membaca data, sistem melakukan proses autentikasi menggunakan kunci yang sesuai agar data yang diambil aman dan valid.
- Pembacaan Data: Setelah autentikasi berhasil, modul mengirimkan permintaan pembacaan data ke kartu dan menerima data yang tersimpan dalam memori kartu RFID.
- Proses Selesai: Data yang diterima kemudian diproses sesuai kebutuhan, seperti verifikasi akses atau pencatatan log.
Proses ini berlangsung secara cepat, biasanya dalam waktu kurang dari satu detik, sehingga pengguna mendapatkan pengalaman yang responsif dan seamless.
Teknologi dan frekuensi komunikasi yang digunakan
Modul RC522 beroperasi menggunakan teknologi komunikasi frekuensi radio pada frekuensi 13.56 MHz, yang merupakan standar untuk sistem RFID jarak dekat (NFC/RFID HF). Teknologi ini memungkinkan komunikasi data secara nirkabel antara kartu dan reader dalam jarak sekitar 4 cm hingga 10 cm, tergantung kekuatan sinyal dan kondisi lingkungan.
Teknologi yang digunakan termasuk:
- Protokol ISO/IEC 14443 A: Standar komunikasi RFID jarak dekat yang digunakan oleh kartu Mifare. Protokol ini mendukung kecepatan transfer data hingga 106 kbps dan sistem autentikasi yang aman.
- Modul Modulation dan Demodulation: Data dikirim dan diterima melalui modulasi frekuensi 13.56 MHz menggunakan teknik Amplitude Shift Keying (ASK), memungkinkan transmisi yang stabil dan efisien.
Selain itu, RC522 mendukung berbagai mode komunikasi, termasuk membaca dan menulis, serta berbagai tipe kartu RFID Mifare yang kompatibel.
Ilustrasi blok diagram alur proses membaca data dari kartu
Bayangkan sebuah diagram yang menggambarkan proses secara berurutan, mulai dari inisialisasi modul, deteksi keberadaan kartu, proses anti-collision, autentikasi, hingga pembacaan data. Diagram tersebut menunjukkan sebuah alur yang mudah dipahami, dengan panah menghubungkan setiap langkah dan blok yang menggambarkan proses komunikasi antara reader dan kartu RFID.
Secara umum, blok diagram tersebut terdiri dari blok utama:
- Modul RFID RC522 (Inisialisasi)
- Deteksi kartu (Penerimaan sinyal)
- Anti-collision dan seleksi kartu
- Proses autentikasi
- Pembacaan data dari kartu
- Pengolahan data hasil pembacaan
Kecepatan akses dan kapasitas data yang dapat ditangani
| Faktor | Keterangan |
|---|---|
| Kecepatan akses | Sekitar 100-200 ms per proses pembacaan, tergantung kondisi lingkungan dan jarak antara kartu dan reader |
| Kapasitas data | Biasanya menyimpan data dalam ukuran hingga 1 KB per sektor, dengan total kapasitas sekitar 16 sektor (total 16 KB pada kartu Mifare Classic) |
| Durasi transmisi | Kecepatan transfer data 106 kbps, cukup untuk pengiriman data identitas dan autentikasi secara efisien |
Dengan kecepatan dan kapasitas ini, sistem RFID Mifare RC522 sangat cocok digunakan dalam aplikasi akses pintu, sistem pembayaran, dan identifikasi yang membutuhkan respons cepat dan data yang cukup besar untuk menyimpan informasi keamanan dan identitas pengguna.
Pemrograman dan pengembangan firmware untuk sistem akses pintu berbasis RFID
Setelah memahami cara kerja hardware dan mekanisme pembacaan kartu RFID Mifare RC522, tahap berikutnya adalah bagaimana memprogram dan mengembangkan firmware yang dapat mengintegrasikan pembacaan data dengan sistem kontrol pintu. Pada bagian ini, kita akan membahas langkah-langkah penting dalam merancang kode program, melakukan debugging, serta menyesuaikan sistem agar kompatibel dengan berbagai tipe kartu RFID dan tingkat keamanan yang berbeda.
Inisialisasi modul RC522 dan membaca data kartu
Memulai proses pemrograman adalah dengan menginisialisasi modul RC522 agar dapat berfungsi dengan baik. Setelah itu, sistem harus mampu membaca data dari kartu RFID yang dihadapkan ke modul. Berikut adalah contoh kode dasar yang umum digunakan dalam platform Arduino:
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 10
#define RST_PIN 9
MFRC522 mfrc522(SS_PIN, RST_PIN);
void setup()
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
Serial.println("Tunggu kartu RFID untuk dipindai");
void loop()
if ( ! mfrc522.PICC_IsNewCardPresent() || ! mfrc522.PICC_ReadCardSerial() )
delay(50);
return;
Serial.print("UID Kartu: ");
for (byte i = 0; i < mfrc522.uid.size; i++)
Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(mfrc522.uid.uidByte[i], HEX);
Serial.println();
mfrc522.PICC_HaltA();
Contoh di atas menyiapkan modul, menunggu kartu, dan menampilkan UID kartu yang berhasil dipindai melalui Serial Monitor. Kode ini merupakan fondasi utama untuk pengembangan sistem akses berbasis RFID.
Verifikasi data kartu dan mengaktifkan relay pintu
Langkah berikutnya adalah menyusun program yang dapat memverifikasi UID yang dipindai dan mengaktifkan relay pintu jika UID terdaftar. Biasanya, UID dari kartu yang diizinkan disimpan dalam array atau database kecil di firmware. Berikut contoh implementasi sederhana:
const byte authorizedCards[][4] =
0xDE, 0xAD, 0xBE, 0xEF,
0x12, 0x34, 0x56, 0x78
;
const int relayPin = 8;
void setup()
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW);
// inisialisasi modul RFID...
void loop()
if ( ! mfrc522.PICC_IsNewCardPresent() || ! mfrc522.PICC_ReadCardSerial() )
delay(50);
return;
if (isAuthorized(mfrc522.uid.uidByte, mfrc522.uid.size))
digitalWrite(relayPin, HIGH);
delay(5000); // relay aktif selama 5 detik
digitalWrite(relayPin, LOW);
mfrc522.PICC_HaltA();
bool isAuthorized(byte
-uid, byte length)
for (int i = 0; i < sizeof(authorizedCards)/sizeof(authorizedCards[0]); i++)
if (length == 4 && memcmp(uid, authorizedCards[i], 4) == 0)
return true;
return false;
Dengan kode ini, sistem akan memeriksa UID yang dipindai dan mengaktifkan relay jika UID tersebut terdaftar. Sistem dapat dikembangkan lebih jauh untuk mengelola database yang lebih besar atau tingkat keamanan yang lebih kompleks.
Langkah debugging saat sistem tidak berfungsi
Dalam pengembangan perangkat lunak, tidak jarang terjadi kendala yang menghambat proses berjalan lancar. Berikut beberapa langkah debugging yang efektif:
- Periksa koneksi hardware, pastikan kabel SPI dan pin relay terpasang dengan benar.
- Gunakan Serial Monitor untuk memantau output log dan melihat apakah UID terdeteksi saat kartu dipindai.
- Pastikan library yang digunakan kompatibel dan telah diinstal dengan benar.
- Periksa array UID yang disimpan, pastikan UID yang terdaftar sesuai dengan kartu yang digunakan.
- Tambahkan pesan debug di beberapa titik dalam kode, seperti sebelum dan sesudah proses verifikasi, untuk memastikan langkah-langkah berjalan sesuai rencana.
- Uji relay secara manual dengan mengaktifkan pin output dari Arduino melalui kode untuk memastikan relay berfungsi dengan baik.
Penyesuaian kode untuk berbagai tipe kartu RFID dan variasi sistem keamanan
Sistem RFID tidak selalu menggunakan tipe kartu yang sama, dan tingkat keamanan yang diinginkan bisa berbeda-beda. Oleh karena itu, kode harus fleksibel dan dapat diubah sesuai kebutuhan. Berikut prosedur penyesuaian:
- Memperbarui daftar UID: Tambahkan UID dari berbagai tipe kartu yang ingin diizinkan. UID ini bisa berbeda panjang tergantung tipe kartu, jadi sistem harus mampu membaca dan menyesuaikan jumlah byte.
- Menerapkan tingkat keamanan tambahan: misalnya, selain memeriksa UID, sistem dapat meminta PIN atau menggunakan autentikasi challenge-response untuk meningkatkan keamanan.
- Pengaturan variasi sistem keamanan: buat pengaturan konfigurasi yang bisa diubah secara dinamis, misalnya melalui antarmuka web atau tampilan serial, untuk mengaktifkan mode keamanan tertentu.
- Penggunaan enkripsi: jika tingkat keamanan sangat tinggi diperlukan, implementasikan enkripsi data yang dikirim dan diterima dari kartu RFID, serta memperbarui firmware agar mampu melakukan dekripsi.
- Pengujian kompatibilitas: lakukan pengujian pada berbagai tipe kartu RFID yang berbeda, seperti Mifare Classic, Ultralight, atau NTAG, untuk memastikan kode dapat membaca dan memverifikasi UID dengan benar.
Penting untuk selalu memperbarui dan menyesuaikan firmware sesuai perkembangan teknologi kartu RFID dan kebutuhan keamanan, agar sistem tetap reliable dan aman digunakan.
Implementasi sistem keamanan dan pengelolaan data kartu RFID
Dalam pengembangan sistem akses pintu berbasis RFID, aspek keamanan dan pengelolaan data kartu menjadi hal yang sangat krusial. Data kartu RFID harus dijaga kerahasiaannya agar tidak disalahgunakan oleh pihak yang tidak bertanggung jawab. Selain itu, pengelolaan data yang baik akan memudahkan proses pendaftaran, penghapusan, dan validasi kartu saat akses berlangsung, sehingga sistem tetap aman dan efisien.
Pada bagian ini, kita akan membahas tentang cara menyimpan data kartu RFID secara aman dan terenkripsi, prosedur pengelolaan data dalam database, serta langkah-langkah penanganan data secara legal dan etis. Selain itu, juga akan dijelaskan metode validasi dan otentikasi yang digunakan saat proses akses pintu berlangsung agar keamanan tetap terjaga.
Menyimpan data kartu RFID secara aman dan terenkripsi
Pengamanan data kartu RFID yang tersimpan di server atau database harus dilakukan dengan metode enkripsi yang kuat. Data sensitif seperti nomor UID kartu, data pemilik, dan hak akses harus dienkripsi menggunakan algoritma yang terbukti aman, seperti AES (Advanced Encryption Standard). Enkripsi ini memastikan bahwa meskipun data tersebut berhasil diakses secara tidak sah, isinya tetap tidak dapat dibaca tanpa kunci dekripsi yang tepat.
Selain enkripsi, pengamanan lainnya meliputi pengaturan hak akses yang ketat terhadap database, penggunaan protokol komunikasi yang aman saat data dikirimkan antara perangkat RFID dan server, serta implementasi sistem autentikasi untuk pengguna yang melakukan pengelolaan data.
Prosedur pendaftaran dan penghapusan kartu RFID dari database sistem akses
Pengelolaan data kartu RFID harus mengikuti prosedur yang jelas agar tidak terjadi penyalahgunaan atau data yang tidak valid. Berikut adalah tabel prosedur yang umum digunakan:
| Langkah | Deskripsi |
|---|---|
| Pendaftaran Kartu | Pengguna mengajukan permohonan pendaftaran kartu RFID melalui petugas sistem, data kartu dan identitas diverifikasi, kemudian data disimpan ke database dengan enkripsi. |
| Verifikasi Data | Pada saat pendaftaran, sistem melakukan verifikasi UID dan data pengguna untuk memastikan keaslian dan hak akses. |
| Penghapusan Kartu | Permohonan penghapusan diajukan oleh pemilik kartu atau petugas. Data kartu dihapus dari database, dan akses kartu tersebut dicabut dari sistem. |
| Audit dan Log | Setiap proses pendaftaran dan penghapusan dicatat dalam log untuk keperluan audit dan keamanan. |
Prosedur ini harus diikuti secara ketat untuk menjaga integritas dan keamanan data pengguna serta sistem secara keseluruhan.
Penanganan data kartu secara legal dan etis
Pengelolaan data RFID harus selalu memperhatikan aspek hukum dan etika, termasuk perlindungan data pribadi sesuai peraturan yang berlaku di Indonesia, seperti Undang-Undang Perlindungan Data Pribadi. Data harus dikumpulkan dan diproses hanya untuk tujuan yang sah dan disampaikan secara transparan kepada pemilik data.
Sistem harus menyediakan mekanisme persetujuan dari pengguna sebelum data mereka disimpan dan dikelola. Selain itu, data harus dilindungi dari akses tidak sah dan hanya dianalisis atau digunakan oleh petugas yang berwenang. Penghapusan data juga harus dilakukan secara aman ketika sudah tidak diperlukan lagi atau atas permintaan pengguna.
Metode validasi dan otentikasi saat proses akses pintu berlangsung
Untuk memastikan hanya pengguna yang berhak yang bisa mengakses pintu, sistem harus melakukan validasi dan otentikasi yang ketat. Beberapa metode yang umum digunakan meliputi:
- Validasi UID: Sistem membaca UID kartu RFID dan membandingkannya dengan data yang tersimpan di database. Jika cocok dan hak akses diberikan, proses dilanjutkan.
- PIN atau password tambahan: Menambahkan lapisan keamanan dengan meminta pengguna memasukkan PIN atau password setelah UID terverifikasi.
- Biometrik: Penggunaan data biometrik seperti sidik jari atau pengenalan wajah sebagai langkah otentikasi tambahan.
- Protokol keamanan: Penggunaan protokol komunikasi yang aman, seperti HTTPS atau TLS, untuk menghindari manipulasi data selama proses validasi berlangsung.
Penggunaan kombinasi metode ini akan meningkatkan tingkat keamanan sistem akses pintu berbasis RFID, sehingga hanya pengguna yang berwenang yang dapat membuka pintu dengan sistem yang terpercaya dan aman.
Evaluasi performa dan troubleshooting sistem RFID Mifare RC522
Dalam pengoperasian sistem RFID berbasis Mifare RC522, penting untuk melakukan evaluasi performa secara rutin agar sistem tetap andal dan akurat. Selain itu, troubleshooting menjadi kunci dalam mengatasi berbagai masalah yang mungkin muncul selama proses pembacaan kartu. Dengan memahami langkah-langkah pengujian kecepatan dan keandalan serta mengenali masalah umum dan solusinya, pengguna dapat menjaga sistem tetap optimal dan cepat dalam merespons akses yang diminta.
Pengujian kecepatan dan keandalan pembacaan kartu RFID
Langkah awal dalam memastikan performa sistem adalah melakukan pengujian kecepatan dan keandalan saat membaca kartu RFID. Pengujian ini penting untuk mengetahui seberapa cepat sistem merespons dan seberapa akurat dalam mengenali kartu yang berbeda. Berikut adalah langkah-langkah yang bisa dilakukan:
- Persiapkan beberapa kartu RFID yang berbeda untuk pengujian.
- Aktifkan sistem dan dekatkan kartu ke antena secara bergantian.
- Catat waktu yang diperlukan sistem untuk mengenali dan membaca data dari setiap kartu.
- Ulangi pengujian beberapa kali untuk mendapatkan data yang konsisten dan stabil.
- Evaluasi hasil dengan memperhatikan rata-rata waktu respon dan tingkat keberhasilan pembacaan.
Pengujian ini membantu mengidentifikasi kecepatan sistem, apakah sudah memenuhi standar yang diinginkan atau perlu peningkatan performa. Selain itu, pengujian berulang memastikan keandalan sistem dalam berbagai kondisi.
Daftar masalah umum dan solusi praktis terkait pembacaan kartu RFID
Dalam proses pengoperasian, tidak jarang ditemukan berbagai kendala terkait pembacaan kartu RFID. Berikut tabel yang merangkum masalah umum beserta solusi praktisnya:
| Masalah Umum | Solusi Praktis |
|---|---|
| Sistem sering gagal membaca kartu | Periksa jarak antara kartu dan antena, pastikan tidak terlalu jauh. Membersihkan permukaan kartu dari kotoran atau noda juga membantu peningkatan pembacaan. |
| Waktu respons lambat saat pembacaan kartu | Sesuaikan pengaturan antena, seperti memperbesar daya output atau menyesuaikan posisi antena agar lebih optimal. |
| Kartu terbaca tapi data tidak dikenali | Pastikan data pada kartu masih valid dan sesuai dengan data yang terdaftar di database. Periksa juga kompatibilitas format data. |
| Kesalahan saat proses inisialisasi sistem | Periksa koneksi perangkat keras dan firmware, pastikan tidak ada kabel yang longgar dan driver terinstal dengan benar. |
| Antenna tidak merespons saat dipicu | Kalibrasi ulang antena dan cek daya keluaran. Jika perlu, ganti antena dengan yang baru dan sesuai spesifikasi. |
Prosedur penyesuaian antenna dan jarak pembacaan untuk hasil optimal
Optimalisasi jarak dan posisi antenna sangat berpengaruh terhadap kecepatan dan keberhasilan pembacaan kartu RFID. Berikut prosedur yang dapat diikuti:
- Mulailah dengan menempatkan kartu pada jarak terdekat dari antena, biasanya sekitar 2-3 cm.
- Periksa apakah sistem mampu membaca kartu secara konsisten pada jarak tersebut.
- Secara bertahap, tingkatkan jarak hingga batas maksimal dimana kartu masih dapat dikenali secara akurat.
- Sesuaikan posisi antena agar berada dalam posisi yang stabil dan tidak mudah terganggu oleh faktor eksternal seperti logam atau benda lain yang dapat mempengaruhi medan elektromagnetik.
- Pengujian secara berkala diperlukan untuk memastikan jarak dan posisi antena tetap optimal, terutama jika ada perubahan lingkungan sekitar.
Selain penyesuaian jarak, frekuensi dan daya keluaran antena juga dapat disesuaikan melalui pengaturan firmware atau modul perangkat keras, agar mendapatkan resonansi terbaik dengan kartu RFID yang digunakan.
Contoh troubleshooting lengkap dengan gambaran proses diagnosis kerusakan perangkat
Misalnya, saat sistem tidak mampu membaca kartu sama sekali, langkah pertama adalah melakukan diagnosis secara menyeluruh. Berikut contoh proses troubleshooting lengkap:
- Pemeriksaan fisik perangkat: Periksa koneksi kabel dan posisi antena. Pastikan tidak ada kabel yang putus atau longgar serta antena berada dalam posisi yang benar.
- Pengecekan sumber daya: Pastikan catu daya cukup dan stabil, karena daya yang tidak memadai dapat menyebabkan performa sistem menurun.
- Pengujian perangkat keras: Ganti antena dengan yang lain yang sudah terbukti berfungsi agar memastikan antena tidak rusak.
- Pengujian dengan kartu lain: Coba gunakan kartu RFID berbeda untuk memastikan masalah bukan pada kartu yang digunakan sebelumnya.
- Debugging firmware: Periksa log kesalahan atau error message yang muncul di perangkat lunak, dan lakukan update firmware jika diperlukan.
- Gambar ilustrasi proses diagnosis: Bayangkan sebuah rangkaian PCB tempat antena terhubung ke modul RC522. Jika terjadi kerusakan, biasanya terlihat tanda fisik seperti konektor yang longgar atau bekas terbakar di bagian PCB. Penggunaan alat seperti multimeter dapat membantu memastikan tidak ada rangkaian terbuka atau korsleting.
Dengan mengikuti langkah-langkah ini, kerusakan dapat diidentifikasi dan diatasi secara efisien. Pemahaman mendalam tentang proses diagnosis membantu memastikan sistem RFID berfungsi maksimal dan mengurangi waktu downtime.
Penutupan
Dengan memahami cara membaca dan mengelola data kartu RFID secara tepat, sistem akses pintu dapat dioptimalkan untuk keamanan dan kenyamanan pengguna. Pemanfaatan teknologi ini membuka peluang inovasi dalam pengelolaan akses yang lebih modern dan terpercaya.
