Memulai perjalanan di dunia elektronika seringkali dimulai dari sesuatu yang sederhana namun penuh makna, seperti membuat LED berkedip. Proyek ini adalah langkah pertama yang seru untuk memahami dasar-dasar rangkaian elektronik dan pemrograman mikrokontroler.
Dengan memahami cara kerja LED berkedip, Anda dapat meningkatkan kemampuan merakit rangkaian dan menguasai konsep pengendalian waktu serta visual yang penting dalam berbagai aplikasi elektronik modern.
Pengertian LED Berkedip (Blink) dan Perannya dalam Proyek Elektronik
Dalam dunia elektronika, LED berkedip atau blink menjadi salah satu komponen yang paling sederhana namun sangat efektif dalam memberikan indikator visual pada rangkaian. Dengan kemampuan untuk menyala dan mati secara bergantian secara otomatis, LED ini mampu menyampaikan pesan tertentu, menandai status perangkat, atau bahkan digunakan sebagai pengatur waktu dalam berbagai aplikasi. Memahami dasar dan fungsi LED berkedip sangat penting bagi para pemula yang ingin memulai proyek elektronik mereka sendiri.
LED berkedip bekerja dengan cara mengubah status nyala dan matinya secara periodik, biasanya dikendalikan oleh rangkaian oscillator atau mikrokontroler. Fungsinya sangat luas, mulai dari indikator sederhana dalam rangkaian listrik, pengingat, hingga sebagai bagian dari sistem komunikasi visual yang lebih kompleks. Keunggulan utamanya adalah kemampuannya menyampaikan informasi secara visual dengan cara yang menarik dan mudah dipahami oleh pengguna.
Pembanding LED Berkedip dan LED Tetap Menyala
| Aspek | LED Berkedip (Blink) | LED Tetap Menyala |
|---|---|---|
| Praktis dan Penggunaan | Sangat cocok untuk indikator status yang membutuhkan perhatian khusus, seperti peringatan atau proses yang sedang berjalan. | |
| Efisiensi Energi | Lebih hemat energi dalam aplikasi tertentu karena tidak menyala terus-menerus. | |
| Visualisasi | Lebih menarik dan mudah dilihat dari jarak jauh, cocok untuk menarik perhatian pengguna. | |
| Implementasi | Memerlukan rangkaian pengendali seperti timer atau mikrokontroler. | |
| Kesesuaian Aplikasi | Ideal untuk indikator yang membutuhkan perubahan berkala, seperti indikator koneksi Wi-Fi, alarm, atau mode tertentu. | |
| Kepraktisan | Lebih kompleks dalam pengaturannya, tetapi memberikan keuntungan visual dan efisiensi energi. |
Dengan mengetahui keunggulan dan kelemahan kedua jenis LED ini, pengguna dapat memilih sesuai kebutuhan proyek mereka. LED berkedip tidak hanya meningkatkan daya tarik visual tetapi juga membantu menghemat konsumsi daya, terutama dalam perangkat yang membutuhkan penggunaan baterai secara efisien.
Meningkatkan Efisiensi Visual dengan LED Berkedip dalam Aplikasi Tertentu
Penggunaan LED berkedip dalam berbagai aplikasi elektronik mampu meningkatkan efektivitas komunikasi visual. Dalam konteks tertentu, LED yang berkedip dapat menarik perhatian dengan lebih cepat dan jelas dibandingkan LED yang menyala terus-menerus. Misalnya, dalam sistem peringatan darurat, LED berkedip berfungsi sebagai sinyal alarm yang mudah dikenali dari jarak jauh.
Selain itu, LED berkedip juga digunakan dalam perangkat pengingat, seperti indikator baterai yang hampir habis atau status jaringan yang tidak stabil. Keunggulan utama dari LED berkedip adalah kemampuannya menampilkan perubahan status secara dinamis dan menarik perhatian pengguna secara efektif. Pengaturan waktu kedip yang tepat dapat membuat pesan visual menjadi lebih menonjol dan mudah diingat.
Langkah Dasar Menghubungkan LED dengan Sumber Daya dan Resistor
Memulai dengan rangkaian LED sederhana sangat penting bagi pemula untuk memahami dasar dasar elektronika. Prosesnya cukup simpel dan cukup menggunakan beberapa komponen dasar. Berikut langkah-langkah dasar yang perlu diperhatikan:
- Siapkan sumber daya, biasanya berupa baterai dengan tegangan yang sesuai, misalnya 5V atau 9V.
- Hubungkan kaki positif sumber daya ke salah satu terminal resistor, biasanya resistor berkisar antara 220Ω hingga 1kΩ tergantung pada LED yang digunakan.
- Sambungkan ujung resistor ke kaki panjang LED (kaki positif/anoda).
- Sambungkan kaki pendek LED (katoda) ke terminal negatif sumber daya.
- Pastikan semua sambungan terpasang dengan baik dan aman.
Penting untuk selalu memperhatikan resistor agar LED tidak terlalu besar arusnya, yang bisa menyebabkan LED cepat rusak. Dengan mengikuti langkah ini, rangkaian LED dasar sudah siap untuk diuji dan dikembangkan lebih lanjut sesuai kebutuhan proyek yang diinginkan.
Komponen yang Dibutuhkan untuk Membuat LED Berkedip
Dalam pembuatan rangkaian LED berkedip, pemilihan dan pemahaman komponen yang tepat sangat penting agar rangkaian berjalan dengan baik dan stabil. Berikut ini adalah daftar lengkap komponen yang diperlukan serta penjelasannya agar Anda bisa mempersiapkan semuanya dengan baik sebelum mulai membuat rangkaian.
Daftar Komponen Elektronik yang Diperlukan
Berikut adalah komponen utama yang biasanya digunakan untuk proyek LED berkedip sederhana:
- LED (Light Emitting Diode)
- Resistor
- Transistor (misalnya NPN seperti BC547)
- Mikrokontroler (misalnya Arduino, ESP8266, atau mikrokontroler lain sesuai kebutuhan)
- Penguat sinyal (jika diperlukan)
- Power supply (misalnya baterai 9V atau adaptor)
- Kabel jumper atau kabel penghubung
- Papan breadboard untuk rangkaian prototipe
Spesifikasi Komponen
Memilih komponen dengan spesifikasi yang tepat akan memastikan rangkaian berfungsi sesuai harapan. Berikut ini tabel yang menunjukkan spesifikasi utama dari masing-masing komponen:
| Komponen | Spesifikasi Utama | Catatan |
|---|---|---|
| LED | Jenis: Standard (misal merah, hijau, biru) Tensi maju: 1.8V – 3.3V Arus maksimal: 20mA |
Sesuaikan dengan warna dan intensitas yang diinginkan |
| Resistor | Nilai: 220Ω
1kΩ sesuai kebutuhan |
Digunakan untuk membatasi arus ke LED |
| Transistor | Jenis: NPN (BC547) Kolektor-Emitor: 100mA Gain (hFE): minimal 100 |
Sebagai saklar pengendali LED |
| Mikrokontroler | Contoh: Arduino Uno Tegangan: 5V – 3.3V (sesuai board) |
Memiliki pin digital output yang dapat dikontrol |
| Power supply | 7V – 12V (untuk Arduino) 5V stabil |
Pastikan sumber daya cukup dan stabil |
Memilih Resistor yang Tepat untuk LED Berkedip
Resistor berfungsi membatasi arus yang mengalir ke LED agar tidak melebihi batas maksimal dan menyebabkan LED rusak. Untuk memilih resistor yang tepat, Anda perlu mengetahui tegangan sumber dan tegangan maju LED.
Sebagai contoh, jika menggunakan sumber 5V dan LED merah dengan tegangan maju sekitar 2V, maka resistor yang diperlukan dapat dihitung menggunakan rumus:
I = V / R
R = (V_source – V_F) / I
Misalnya, untuk arus LED maksimum 20mA (0.02A), maka:
R = (5V – 2V) / 0.02A = 150Ω
Karena resistor standar tersedia mulai dari 150Ω, Anda bisa memilih resistor 220Ω untuk memastikan arus aman dan memperpanjang umur LED. Jika ingin LED lebih terang, resistor yang lebih kecil seperti 150Ω bisa digunakan, tetapi pastikan arusnya tidak melebihi batas maksimal LED.
Blok Diagram Rangkaian Sederhana
Berikut adalah gambaran blok diagram sederhana yang menggambarkan hubungan antar komponen dalam rangkaian LED berkedip:
- Sumber Daya memberikan tegangan ke mikrokontroler dan rangkaian lainnya.
- Mikrokontroler mengontrol pin output digital yang terhubung ke basis transistor melalui resistor.
- Transistor berfungsi sebagai saklar yang mengendalikan arus ke LED.
- LED terhubung ke kolektor transistor dan resistor, serta dihubungkan ke ground.
Dalam rangkaian ini, mikrokontroler akan mengirim sinyal HIGH dan LOW secara bergantian ke basis transistor melalui resistor. Transistor kemudian menghidupkan dan mematikan LED sesuai pola berkedip yang telah diprogram, menciptakan efek LED berkedip yang menarik dan mudah dikendalikan.
Langkah-langkah Membuat Sirkuit LED Berkedip
Membuat sirkuit LED berkedip memang seru dan memberikan pengalaman praktis dalam memahami konsep pengaturan waktu dan rangkaian elektronika sederhana. Pada bagian ini, kita akan membahas secara detail langkah demi langkah proses merakit rangkaian agar LED bisa berkedip secara otomatis, serta bagaimana mengatur kecepatan kedip dan mengatasi masalah umum yang mungkin muncul selama proses pengerjaan.
Proses ini tidak hanya membantu meningkatkan pemahaman tentang komponen elektronik, tetapi juga melatih ketelitian dan kesabaran dalam menyusun rangkaian. Dengan mengikuti panduan ini, Anda akan mampu merakit rangkaian LED berkedip yang berfungsi dengan baik dan sesuai keinginan.
Menyiapkan dan menyusun rangkaian di breadboard
Langkah pertama adalah menyiapkan breadboard dan komponen yang sudah dipilih. Pastikan semua komponen dalam kondisi baik dan sesuai. Mulai dari menempatkan sumber daya (biasanya baterai atau power supply), resistor, kapasitor, dan IC pengatur waktu (biasanya IC 555) di breadboard. Berikut adalah langkah detail untuk menyusun rangkaian:
- Hubungkan sumber daya ke breadboard, pastikan polaritas positif dan negatif sesuai.
- Pasang IC 555 pada posisi yang nyaman di breadboard, dan pastikan pin-pin IC terpasang dengan baik di baris breadboard.
- Hubungkan pin 1 IC ke ground dan pin 8 ke sumber daya (+V).
- Pasang resistor antara pin 7 dan Vcc; nilai resistor ini menentukan kecepatan kedip. Semakin besar nilai resistor, semakin lambat LED berkedip.
- Hubungkan kapasitor antara pin 6 dan ground. Nilai kapasitor ini juga berpengaruh terhadap frekuensi kedip. Umumnya kapasitor berkisar 10uF.
- Hubungkan pin 2 dan 6 IC secara bersamaan, dan sambungkan ke kapasitor untuk mengatur waktu.
- Pasang LED ke pin output (biasanya pin 3 IC 555) melalui resistor pembatas (misalnya 220 ohm) agar LED tidak rusak. Pastikan kaki panjang LED (anoda) terhubung ke pin output, dan kaki pendek (katoda) ke ground melalui resistor.
- Periksa kembali semua sambungan agar tidak ada yang longgar atau salah sambung.
Gambar ilustratif akan menunjukkan breadboard dengan komponen tersusun rapi, mulai dari sumber daya di satu sisi, IC lengkap di tengah, resistor dan kapasitor terpasang sesuai rangkaian, serta LED yang menyala dan berkedip di sisi lain breadboard. Pastikan semua koneksi rapi dan terpasang kuat agar rangkaian berfungsi optimal.
Pengaturan parameter kecepatan kedip menggunakan komponen pengatur waktu
Kecepatan kedip LED dapat disesuaikan dengan mengubah nilai resistor dan kapasitor di rangkaian. Komponen pengatur waktu di sini berperan dalam menentukan frekuensi berkedip. Berikut adalah panduan praktisnya:
| Parameter | Pengaruh | Cara Mengatur |
|---|---|---|
| Resistor (R) | Menentukan waktu on/off LED | Tambah atau kurangi nilai resistor untuk mempercepat atau memperlambat kedip |
| Kapasitor (C) | Pengatur waktu siklus kedip secara keseluruhan | Ganti kapasitor dengan nilai yang lebih besar atau lebih kecil sesuai kebutuhan |
Secara umum, rumus frekuensi kedip adalah:
f = 1.44 / ((R1 + 2 R2) × C)
Dengan rumus ini, Anda bisa menghitung dan menyesuaikan komponen agar LED berkedip sesuai keinginan, misalnya kecepatan satu kali kedip per detik atau lebih lambat lagi.
Selain itu, Anda juga bisa menggunakan potensiometer sebagai pengatur variabel untuk resistor, sehingga kecepatan berkedip bisa diubah secara praktis tanpa perlu mengganti komponen secara manual.
Tips troubleshooting umum dan solusi saat LED tidak berkedip sesuai harapan
Selalu ada kemungkinan tantangan saat merakit rangkaian ini, seperti LED tidak berkedip atau bahkan tidak menyala sama sekali. Berikut adalah beberapa tips praktis untuk mengatasi masalah tersebut:
- Periksa koneksi kabel dan pin IC: Pastikan tidak ada sambungan yang longgar atau salah posisi IC, resistor, atau kapasitor.
- Periksa polaritas LED dan komponen polar: LED harus terpasang dengan benar, dan kapasitor serta IC harus sesuai polaritasnya.
- Verifikasi nilai resistor dan kapasitor: Pastikan nilai yang digunakan sesuai dengan yang dianjurkan dan tidak ada yang tertukar.
- Gunakan multimeter untuk mengukur tegangan: Pastikan sumber daya berjalan dengan tegangan yang tepat dan komponen mendapatkan pasokan listrik yang sesuai.
- Ganti komponen yang dicurigai rusak: Jika ada komponen yang tampak cacat, coba ganti dengan yang baru.
- Periksa rangkaian secara sistematis: Mulai dari sumber daya, IC, sampai ke LED, pastikan setiap bagian terpasang dengan benar dan tidak ada korsleting.
Dengan mengikuti langkah-langkah dan tips ini, Anda akan lebih mudah menemukan penyebab masalah dan memperbaikinya agar LED berkedip sesuai yang diharapkan. Jangan ragu untuk bereksperimen dengan nilai resistor dan kapasitor untuk mendapatkan kecepatan kedip yang optimal dan sesuai selera.
Pemrograman dan Pengaturan Waktu Berkedip LED
Setelah sirkuit dasar selesai dirakit, langkah berikutnya adalah mengatur agar LED bisa berkedip dengan pola tertentu. Di bagian ini, kita akan membahas bagaimana menulis kode program sederhana untuk mengendalikan kecepatan kedip LED menggunakan mikrokontroler. Selain itu, kita juga akan belajar tentang parameter waktu yang mempengaruhi kecepatan kedip dan bagaimana cara menyesuaikannya agar tampil lebih menarik dan sesuai keinginan.
Pemrograman yang tepat sangat penting untuk mendapatkan efek kedip LED yang halus dan sesuai dengan kebutuhan proyek. Dengan memahami konsep delay dan loop, kamu bisa membuat pola kedip yang dinamis dan tidak monoton. Mari kita pelajari langkah-langkahnya satu per satu agar kamu bisa memodifikasi pola berkedip LED sesuai kreativitasmu.
Rancang kode program sederhana untuk mengendalikan LED berkedip
Untuk mengendalikan LED berkedip, biasanya digunakan perintah dasar seperti mengatur pin digital sebagai output dan mengubah statusnya dari HIGH ke LOW secara berulang. Berikut adalah contoh kode program sederhana menggunakan bahasa pemrograman Arduino:
void setup()
pinMode(LED_BUILTIN, OUTPUT);void loop()
digitalWrite(LED_BUILTIN, HIGH); // nyalakan LED
delay(500); // tunggu selama 500 ms
digitalWrite(LED_BUILTIN, LOW); // matikan LED
delay(500); // tunggu selama 500 ms
Kode tersebut akan membuat LED menyala dan mati secara bergantian setiap setengah detik. Kamu bisa mengubah nilai delay(500); dengan angka lain sesuai kecepatan kedip yang diinginkan. Jika ingin LED berkedip lebih cepat, kurangi nilainya, dan sebaliknya jika ingin lebih lambat, tambahkan nilainya.
Tabel parameter waktu yang mempengaruhi kecepatan kedip dan cara menyesuaikannya
Kecepatan kedip LED sangat dipengaruhi oleh waktu delay yang diberikan di dalam program. Berikut adalah tabel yang menjelaskan parameter waktu dan cara menyesuaikannya:
| Parameter Waktu | Nilai Delay (ms) | Pengaruh terhadap kecepatan kedip | Cara Penyesuaian |
|---|---|---|---|
| Delay on | 100 – 1000 | Lebih kecil, LED berkedip lebih cepat; lebih besar, LED berkedip lebih lambat | Ubah angka dalam fungsi delay sesuai keinginan |
| Delay off | 100 – 1000 | Sama seperti delay on, mempengaruhi kecepatan LED menyala dan mati | Sesuaikan nilai delay untuk mempercepat atau memperlambat pola |
Misalnya, jika ingin LED berkedip lebih halus dan lambat, gunakan delay sebesar 800 ms. Sebaliknya, untuk berkedip cepat, gunakan delay sekitar 100 ms.
Konsep delay dan loop dalam pemrograman untuk menciptakan efek kedip
Dalam pemrograman mikrokontroler, delay adalah fungsi untuk menunda eksekusi program selama waktu tertentu, yang sangat berguna untuk mengatur waktu kedip LED. Sedangkan loop adalah struktur pengulangan yang menjalankan blok kode secara berulang-ulang tanpa henti, kecuali dihentikan secara paksa.
Dengan menggabungkan kedua konsep ini, kita bisa membuat efek kedip yang konsisten dan terkontrol. Contohnya, dalam kode sebelumnya, loop akan terus menerus menyalakan dan mematikan LED dengan jarak waktu tertentu yang diatur oleh delay. Jika ingin variasi pola kedip yang lebih menarik, kita bisa memodifikasi durasi delay secara dinamis di dalam loop, misalnya dengan mengubah delay berdasarkan kondisi tertentu atau menggunakan fungsi lain seperti millis() untuk membuat efek berkedip yang lebih kompleks.
Contoh modifikasi kode untuk variasi pola kedip
Berikut adalah contoh kode yang memanfaatkan variasi delay agar pola kedip LED menjadi lebih dinamis dan menarik:
unsigned long previousMillis = 0;
unsigned long interval = 500;void setup()
pinMode(LED_BUILTIN, OUTPUT);void loop()
unsigned long currentMillis = millis();
if (currentMillis - previousMillis >= interval)
previousMillis = currentMillis;
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN)); // toggle LED
// Ubah interval secara acak antara 100 dan 1000 ms untuk variasi kedip
interval = random(100, 1001);
Dalam kode tersebut, LED akan berkedip dengan interval yang berubah-ubah secara acak setiap kali toggle terjadi. Hal ini menciptakan pola kedip yang lebih natural dan tidak monoton. Kamu juga dapat mengkreasikan pola ini dengan menambahkan fungsi lain, seperti membuat pola berkedip berurutan, menyusun angka tertentu, atau sinkronisasi dengan suara atau sensor tertentu.
Aplikasi dan Variasi dari LED Berkedip
LED berkedip tidak hanya sekadar komponen sederhana, tetapi juga memiliki berbagai aplikasi menarik dan variasi rangkaian yang dapat memperkaya proyek elektronik Anda. Dengan kreativitas, LED berkedip bisa diintegrasikan ke dalam berbagai perangkat untuk fungsi yang berbeda, mulai dari indikator hingga elemen dekoratif yang dinamis.
Penerapan LED Berkedip dalam Berbagai Proyek
Dalam dunia elektronik, LED berkedip sering digunakan sebagai indikator visual yang informatif dan menarik. Beberapa contoh penggunaannya meliputi:
- Alarm dan Sistem Keamanan: LED berkedip dapat berfungsi sebagai tanda bahwa alarm aktif atau sistem keamanan sedang berjalan, memberikan visual yang mudah dikenali dari kejauhan.
- Indikator Status: Pada perangkat seperti charger, komputer, atau mesin industri, LED berkedip menunjukkan status operasi atau proses tertentu, sehingga pengguna bisa langsung membaca kondisi perangkat.
- Dekorasi dan Hiasan: LED berkedip juga sering digunakan dalam dekorasi pesta, lampu hias, maupun karya seni instalasi digital yang memerlukan efek visual dinamis dan menarik perhatian.
Variasi Rangkaian yang Mengintegrasikan LED Berkedip dengan Sensor atau Modul Lain
Salah satu keunggulan dari LED berkedip adalah kemampuannya untuk diintegrasikan dengan sensor atau modul lain guna menciptakan rangkaian yang lebih interaktif dan pintar. Beberapa contoh variasi tersebut meliputi:
- LED Berkedip Berbasis Sensor Cahaya: Rangkaian ini menggunakan sensor cahaya (LDR) yang mengontrol kedipan LED berdasarkan tingkat pencahayaan sekitar. Ketika cahaya rendah, LED akan berkedip lebih sering atau tetap menyala, memberi respons otomatis terhadap kondisi lingkungan.
- LED Berkedip dengan Sensor Gerak: Menggunakan sensor PIR, LED berkedip atau menyala saat ada gerakan di dekatnya. Cocok untuk sistem keamanan atau lampu otomatis yang menyala saat ada orang terdeteksi.
- Penggunaan Modul Mikrokontroler: Dengan Arduino atau mikrokontroler lain, LED berkedip dapat diatur untuk mengikuti pola tertentu, merespons input dari sensor suhu, kelembapan, atau bahkan data dari jaringan Wi-Fi.

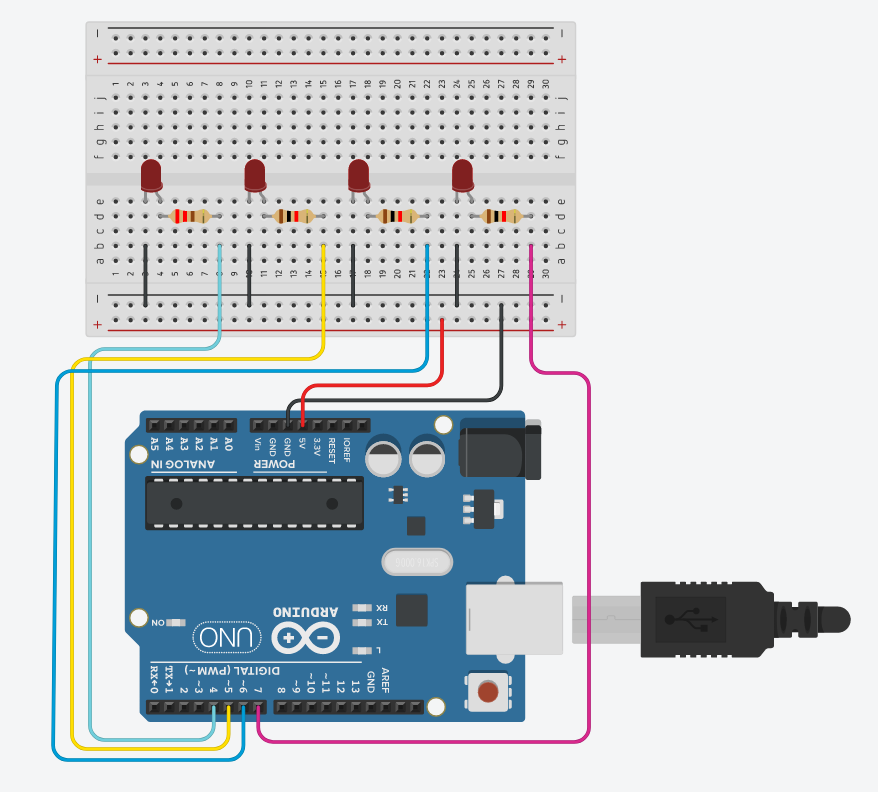

Menggabungkan Beberapa LED Berkedip untuk Efek Visual Dinamis
Menggunakan lebih dari satu LED berkedip secara bersamaan atau bergantian bisa menciptakan efek visual yang lebih menarik dan kompleks. Ini sangat cocok untuk dekorasi, indikator yang lebih informatif, maupun pertunjukan seni digital.
- Sistem LED Berkedip Berirama: Mengatur beberapa LED berkedip dengan delay berbeda sehingga menghasilkan pola berirama yang menarik, seperti yang sering terlihat pada lampu pesta atau dekorasi Natal.
- Efek Cahaya Berwarna: Menggunakan LED berwarna berbeda yang berkedip secara sinkron atau bergantian, menciptakan efek cahaya yang dinamis dan penuh warna.
- Animasi LED: Dengan rangkaian yang lebih kompleks, beberapa LED dapat dinyalakan dan dimatikan secara bergantian membentuk pola atau gambar tertentu, seperti banner digital sederhana.
Penggunaan LED Berkedip dalam Prototipe Interaktif dan Inovatif
LED berkedip menjadi elemen penting dalam pembuatan prototipe yang interaktif dan inovatif. Misalnya, dalam pengembangan permainan, alat edukasi, hingga perangkat komunikasi sederhana. Beberapa contoh penggunaannya meliputi:
- Permainan Interaktif: LED berkedip digunakan sebagai indikator dalam permainan elektronik, seperti menekan tombol tertentu saat LED menyala atau berkedip sebagai bagian dari tantangan.
- Alat Edukasi dan Demonstrasi: Membantu visualisasi konsep elektronik dasar, sehingga lebih menarik dan mudah dipahami oleh pemula maupun pelajar.
- Prototipe Sistem Notifikasi: Menggunakan LED berkedip sebagai indikator notifikasi penting, seperti pesan masuk atau peringatan dari sistem yang dikembangkan.
Dengan kreativitas dan pengembangan lebih lanjut, LED berkedip bisa menjadi elemen kunci untuk menciptakan perangkat yang tidak hanya berfungsi, tetapi juga mengesankan dari segi visual dan keinteraktifannya.
Penutupan Akhir
Menciptakan LED berkedip bukan hanya sekedar rangkaian sederhana, tetapi juga fondasi untuk eksplorasi yang lebih kompleks dalam dunia elektronika. Dengan kepercayaan diri yang meningkat, langkah berikutnya akan semakin menarik dan penuh inovasi.
